电力谐波监测装置在工业场景中如何应用

电力谐波监测装置在工业场景中的应用是现代工业电力系统安稳、稳定和经济运行的关键环节。

下面我将从核心作用、典型应用场景、具体实施步骤以及带来的价值四个方面，详细阐述电力谐波监测装置在工业中的具体应用。

一、核心作用：为什么工业需要监测谐波

首先，要理解谐波的危害，才能明白监测的重要性：

设备损坏与寿命缩短：谐波会导致电机、变压器、电缆等发热增加，产生额外损耗，加速绝缘老化，或者引发局部放电，导致设备故障和寿命缩短。

保护与控制误动作：谐波会使继电保护装置、断路器、接触器等发生误跳闸或拒动，影响供电可靠性。

电能计量失准：传统的电能表是基于基波设计的，谐波功率会导致计量不准确，造成电费纠纷（用户可能多付或少付）。

干扰通信系统：高次谐波会对附近的通信线路、PLC控制系统、DCS系统等产生电磁干扰，导致数据错误或系统宕机。

降低功率因数：谐波电流会降低系统的整体功率因数，导致企业被罚款，并增加无功补偿设备的负担。

因此，电力谐波监测装置的核心作用是：“看得见”问题，即通过实时数据采集和分析，准确定位谐波源、评估污染程度、为治理提供依据，实现“对症下药”。

二、典型应用场景

1. 源头治理：大型非线性负载的监控

这是较直接的应用。在接入点安装监测装置，监控特定设备的谐波发射水平。

场景：电弧炉、中频炉、轧钢机、大型变频器驱动的电机（如风机、水泵）、电焊机等。

应用：

投运前评估：新设备投运前，监测其产生的谐波是否过标，评估其对电网的影响，决定是否需要配置滤波器。

运行中监控：实时监控这些设备的谐波电流/电压畸变率，当谐波水平异常升高时，可判断设备内部是否存在故障（如整流桥损坏、电容失效等），实现预测性维护。

2. 区域评估：配电房/变电站的母线监测

在工厂的总进线柜或主要配电房的母线上安装固定式在线监测装置。

场景：整个车间、整条生产线或一个厂区的电源入口。

应用：合规性监测：持续监测是否符合国家标准（如GB/T 12326, IEEE 519），为向供电部门提供数据支持，避免罚款。

负荷分析：分析不同时段（如高峰、低谷）、不同生产工况下的谐波特性，找出谐波严重的时段和设备组合。

治理效果验证：在安装了APF（有源电力滤波器）或SVC（静止无功发生器）等治理设备后，通过对比治理前后的数据，量化评估治理效果。

3. 关键设备保护：敏感设备的供电质量监测

为保护对电能质量要求较高的精密设备，在其供电回路进行监测。

场景：数据中心服务器、半导体生产线（光刻机、刻蚀机）、自动化生产线上的PLC/DCS控制柜、高精度实验室仪器等。

应用：

设置告警阈值：当谐波电压畸变率高于设定值（如5%）时，立即发出声光或远程告警，提醒运维人员检查上游供电质量或启动备用电源，避免生产批次报废或设备损坏。

事故追溯：当敏感设备因电能质量问题发生故障时，监测装置记录的历史数据可以作为分析事故原因的关键证据。

三、具体实施步骤

一个完整的工业谐波监测系统部署通常遵循以下步骤：

规划与布点：

确定目标：明确要解决什么问题（是合规、还是保护设备）。

网络拓扑分析：绘制全厂电力系统单线图，识别关键点：总进线、主要馈线、大谐波源、敏感负荷。

传感器安装：根据监测点选择电流互感器（CT）和电压互感器（PT），将信号接入监测装置。

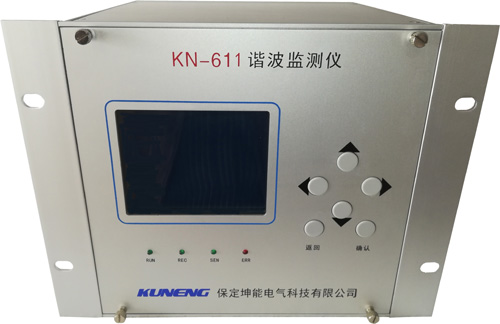

设备选型与安装：

装置类型：选择在线式（固定安装，24/7监测）或便携式。在线式又分壁挂式、机架式、集中式后台系统。

功能要求：需具备宽频带测量能力、符合标准的谐波计算算法、数据存储、通信接口（RS485, Ethernet, 4G/5G）和告警输出。

系统集成：将监测数据上传到SCADA系统、能源管理系统（EMS）或独立的电能质量管理平台，实现可视化展示和智能分析。

数据分析与应用：

实时监控：通过HMI界面或云平台查看实时波形、频谱图和谐波含量。

历史趋势分析：查看THD（总谐波畸变率）、各次谐波电流的长期变化趋势，发现规律性。

告警管理：设置多级告警，并通过短信、邮件、APP推送等方式通知相关人员。

四、带来的核心价值

提升设备可靠性与寿命：通过预防过热和绝缘老化，减少非计划停机，降低维护成本。

优化能源使用与降低成本：准确计量电能，有效治理谐波以提高功率因数，避免力调电费罚款。

实现精益管理与决策支持：基于数据的洞察，指导企业进行节能改造、设备选型和投资决策（如是否购买滤波器）。
