谐波监测仪的使用方法有哪些？

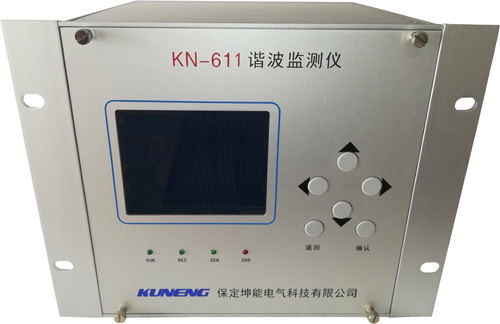

谐波监测仪是用于实时监测和分析电力系统中谐波含量的仪器，其使用方法需结合设备类型（便携式/在线式）、功能及行业标准（如IEC 61000-4-30、GB/T 12325等）。以下是通用操作步骤与关键注意事项，不同牌子型号可能存在细节差异，需以说明书为准：

一、使用前准备

1. 设备检查与环境确认

检查仪器外观：无破损、接线端子完好，电池电量充足（便携式）或电源稳定（在线式）。

环境要求：避免强电磁干扰（如大型电机、变频器附近）、高温（＞40℃）、潮湿或粉尘环境；在线式需确保安装位置通风、便于维护。

2. 明确监测目标与参数

确定监测对象：如低压配电柜（单相/三相）、变压器出线、工业设备（变频器、电弧炉）等。

预设监测参数：根据需求选择谐波次数范围（通常2~50次，部分仪器支持到100次以上）、监测时长（短时快照/长时趋势记录）、采样频率。

3. 接线与配置（核心步骤）

根据电力系统相数（单相/三相三线/三相四线）正确接线，避免接反导致数据错误或设备损坏：

电压回路：

三相四线制：接入L1、L2、L3、N（中性线），注意电压量程匹配（如220V/380V系统选对应档位）；

三相三线制：接入L1-L2、L2-L3、L3-L1（线电压），无需中性线。

电流回路：

通过电流互感器（CT）接入：将CT二次侧（S1/S2）串联接入仪器电流端子（注意CT极性，同名端对齐），一次侧穿芯或夹在导线上（便携CT需确保导线位于CT中心）；

直接接入：只适用于小电流场景（如≤5A），大电流（如100A以上）须用CT。

接地：仪器外壳可靠接地，避免触电或电磁干扰。

二、开机与基础设置

开机初始化：接通电源后等待仪器自检完成（显示主界面或参数配置页）。

系统校准：

若仪器支持“自校准”，按说明书操作；无自校准功能时，需用标准信号源（如正弦波发生器）验证电压/电流通道准确性。

参数配置：

进入“设置”菜单，输入系统基本信息：额定电压（如380V）、额定电流（根据CT变比计算，如CT 100/5A则额定电流设为100A）、频率（默认50Hz，特殊系统需调整）。

设置监测模式：

实时监测：显示当前电压/电流的谐波畸变率（THD）、各次谐波含有率（HRn）、相位角等；

定时记录：设定开始/结束时间、记录间隔（如1分钟/次），自动存储数据；

触发记录：当THD高于阈值（如国标限值8%）时自动启动记录，捕捉暂态谐波事件。

选择通信方式（可选）：如需远程传输数据，配置WiFi/以太网/RS485参数（IP地址、波特率等）。

三、运行监测与数据查看

启动监测：确认接线无误后，按“启动”键进入监测状态，仪器实时采集并显示数据。

关键指标解读：

总谐波畸变率（THD）：衡量谐波总体水平，国标限值：低压系统≤5%（GB/T 12325），高压系统≤2%；

各次谐波含有率（HRn）：第n次谐波有效值与基波有效值的百分比，需关注奇次谐波（3、5、7次为主）和偶次谐波（2、4次）；

谐波功率/电能：评估谐波对无功损耗的影响；

间谐波/高频谐波：部分仪器支持检测，用于分析变频器等设备的频谱特性。

数据存储与导出：

内置存储：定期导出数据到U盘或SD卡（注意文件格式兼容，如CSV、Excel）；

云端传输：在线式仪器可通过物联网平台实时上传数据，便于远程分析。

四、停机与安稳操作

正常停机：先停止监测，再断开电流回路（避免开路产生高电压），末尾断开电压回路和电源。

异常处理：

若仪器报警（如过压、过流、接线错误），立即停机检查：

电压异常：核对系统电压与仪器量程是否匹配；

电流异常：检查CT是否开路（二次侧严禁开路，否则会产生危险高电压）、CT变比是否正确；

数据显示紊乱：重新校准或重启仪器。

五、后期分析与报告

数据处理：用仪器自带软件或第三方工具（如MATLAB、Excel插件）分析历史数据，绘制THD趋势图、谐波频谱图。

合规性判断：对比国标限值（如GB/T 17626.7《电磁兼容 试验和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则》），评估是否过标。

生成报告：包含监测时间、地点、设备参数、谐波数据、过标项及整改建议（如加装滤波器、更换非线性负载）。
