电能质量谐波监测分析仪选购时要注意什么

选购电能质量谐波监测分析仪（也叫谐波测试仪、电能质量分析仪）时，需要从测量精度、标准符合性、功能需求、使用场景、可信性和售后几个维度综合考虑。以下是关键注意事项：

一、看标准符合性（核心）

国标：须符合 GB/T 17626（抗扰度）、GB/T 14549-93（公用电网谐波）、GB/T 12325/12326/15543（电压偏差、闪变、三相不平衡）等。

国际标准：IEC 61000-4-7（谐波测量方法）、IEC 61000-4-30（电能质量测量方法）。

建议：优先选标称 IEC 61000-4-30 Class A 的设备，用于计量、验收、纠纷取证；Class S 可用于一般巡检。

二、看谐波测量能力

次数范围：至少测到50次谐波，有些设备到63/128次，含间谐波（IEC要求测到50次间谐波）。

采样与窗函数：看是否采用 同步采样+矩形/汉宁窗，是否符合4-7标准（10/12 周波滑动窗）。

总谐波畸变率（THD）：电压、电流THD都要测，且要区分偶次、奇次、零序谐波。

分辨率与精度：谐波幅值误差一般要求 <5%（A类），相位误差 <5°。

三、看基本电参量精度

电压/电流精度：≥0.5级（A类电能质量仪通常电压 0.1%~0.5%）。

功率、电能、频率精度也要关注，尤其用于计费或节能评估时。

互感器（CT）配置：是否随机附带柔性罗氏线圈或钳形CT，量程是否覆盖被测回路（如 100A~5000A）。

四、看功能完整性

根据用途选择，常见功能包括：

谐波、间谐波、高次谐波

电压暂降/暂升/中断（ITIC/SEMI F47 曲线）

电压闪变（Pst/Plt）

三相不平衡度

功率因数、无功功率、谐波功率方向

录波与事件标记（建议带GPS对时）

报表导出（符合供电部门格式）

五、看使用场景与形态

便携式：现场巡检、故障排查，看重电池续航、重量、钳表便捷性（如Fluke 435、HIOKI PQ3100）。

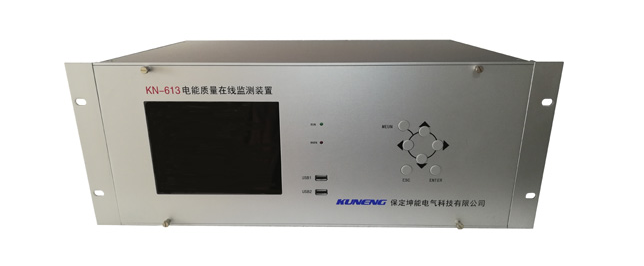

在线式/固定安装：长期监测、组网，看重通信（Modbus、IEC 61850、以太网）、数据存储、远程查看。

手持式：简单排查，精度略低但便宜。

六、看数据与软件

配套分析软件是否好用，能否生成供电局同意的报告。

存储容量、SD卡/USB导出、云平台上否支持。

是否支持多台同步监测（定位谐波源方向）。

七、看认证

防护等级（IP 等级，户外用至少 IP54）。

安稳认证：CAT III / CAT IV 过电压等级（测低压柜至少 CAT III 600V）。

抗干扰能力（EMC 测试报告）。

校准证书：是否带 CNAS/CMA 校准。

八、常见避坑点

只标“谐波测试仪”却不写符合哪条标准→数据可能不被选择。

宣称测63次但没间谐波功能→不满足现代非线性负荷评估。

CT 量程不够或精度差→整体精度被拉低。

软件不能出合规报告→买了还得人工重做。

低价设备用非同步采样→谐波值跳动大、不可信。

简单建议：

验收/取证→选IEC 61000-4-30 A类、带CNAS报告、有名的牌子便携仪。

日常巡检→ Class S或国产合规设备即可。

长期监测→在线式+通信+平台。
