微机消谐装置安装要注意哪些关键事项

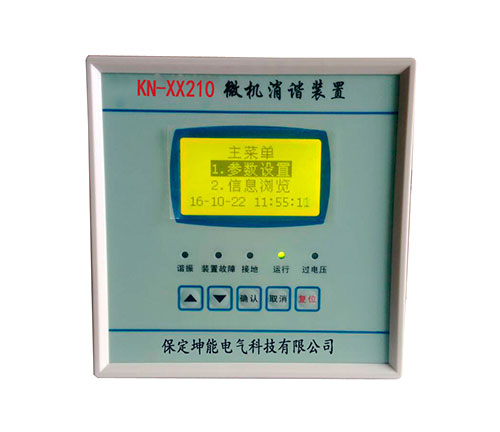

微机消谐装置（又称微机消弧消谐装置）主要用于消去电力系统中的铁磁谐振，保护电压互感器（PT）和电气设备安稳。安装时需注意以下关键事项：

一、安装前准备

设备检查

核对装置型号、参数是否与设计一致（如额定电压、频率、消谐方式等）。

检查装置外观有无损坏，配件（如传感器、电缆、接线端子）是否完整。

现场勘察

确认安装位置是否满足环境要求（温度、湿度、防尘、防电磁干扰）。

测量PT二次侧电压及开口三角电压，确保与装置输入范围匹配。

安稳措施

断开PT高压侧电源，验电并挂接地线，避免触电或误操作。

二、安装位置与接线

安装位置

优先安装在PT柜内或靠近PT的开关柜端子排旁，缩短二次电缆长度。

避免与大功率设备（如变频器、电机）近距离布置，避免电磁干扰。

接线规范

电压输入回路：从PT开口三角绕组（L、N端）取电压信号，需使用屏蔽电缆，屏蔽层单端接地（通常在装置侧）。

报警/输出回路：若需接入后台监控系统，需确保接点容量匹配，避免强电串入弱电回路。

三、参数设置与调试

系统参数配置

设置PT变比、系统额定电压、谐振判别门槛（如电压幅值、频率阈值）。

根据现场情况选择消谐方式（如阻尼电阻、可控硅投切、PWM消谐等）。

功能测试

模拟谐振工况（如通过信号发生器输入不同频率/幅值的电压信号），验证装置能否正确识别并动作。

测试报警功能（如装置故障、消谐动作时是否触发声光报警或上传信号）。

定值校验

核对消谐启动电压、动作时间等定值是否符合设计要求，避免误动或拒动。

四、安装后检查与验收

绝缘电阻测试

用500V兆欧表测量装置电源回路、电压输入回路对地绝缘电阻≥20MΩ。

文档归档

保存安装图纸、接线记录、参数设置表及调试报告，便于后续维护。

五、其他注意事项

防潮防尘：安装在户外或潮湿环境时，需加装防护箱或加热祛湿装置。

兼容性：若系统存在多个PT或电容设备，需确认装置是否会影响其他保护设备（如接地选线装置）。

维护周期：定期清理装置灰尘，检查接线端子是否松动，建议每年进行一次功能校验。

常见错误与避免

电缆干扰：未使用屏蔽电缆或屏蔽层两端接地，导致信号失真。

参数错误：PT变比设置错误，导致电压测量不准，引发误动。

接地不良：外壳未接地或接地电阻过大，增加装置故障风险。

通过遵循上述步骤，可确保微机消谐装置可信运行，有效限制铁磁谐振，提升电力系统平稳性。
