谐波测试仪器的作用

谐波测试仪器指用于检测谐波的仪器，也叫作谐波检测仪，又称谐波分析仪。大部分电能质量谐波监测分析仪都使用傅立叶变换的方法来进行谐波测量。使用傅立叶变换进行谐波分析的前提是要求被分析的波形必须是一个周期波形，也就是说，使用傅立叶变换只能测量整数次谐波。

只有少数谐波检测仪可以检测分数谐波，测量分数谐波不能使用傅立叶变换的方法，测量分数谐波的具体方法随生产厂商的不同而有所不同，国内开发的可以测量分数谐波的谐波检测仪目前只有一种。通过电能质量的测试，可以准确掌握了解整个供电网络系统的运行情况。

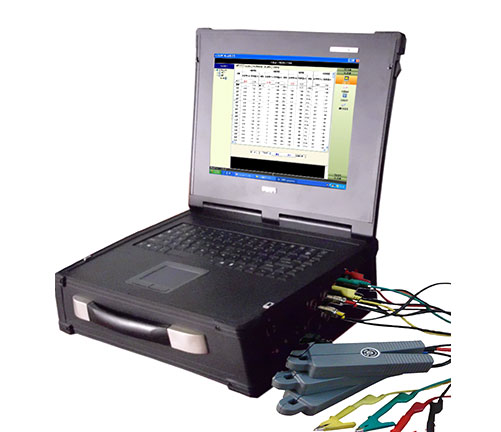

电能质量谐波监测分析仪

定量分析企业电网系统存在的谐波含量、有功使用、无功损耗、功率因数、电压变动、闪变干扰、三相不平衡等具体参数指标，把各项参数输入到配套的电能质量分析软件，就能形成完整的电能质量分析报告。电能质量谐波监测分析仪是一款监测电力系统中谐波能量的仪器。功能是收/发控制功能，通讯方式选择功能。

当电网中的电压或电流波形非理想的正弦波时，即说明其中含有频率高于50Hz的电压或电流成分，将频率高于50Hz的电流或电压成分称之为谐波。当谐波频率为工频频率的整数倍时，我们将其称之为整数次谐波，这类谐波通常用次数来表示。

例如：将频率为工频频率5倍（250Hz）的谐波称之为5次谐波，将频率为工频频率7倍（350Hz）的谐波称之为7次谐波，依此类推。大部分非线性负荷成生的谐波都是整数谐波当谐波频率不是工频频率的整数倍时，我们将其称之为分数谐波。这类谐波通常直接使用谐波频率来表示。
