无线测温装置系统

您的当前位置: 首 页 >> 产品中心 >> 无线温测系统

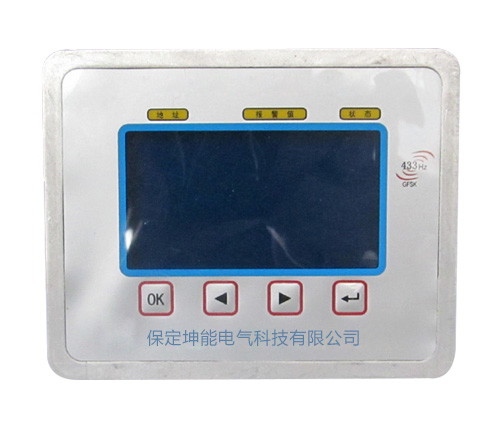

无线测温装置系统

  • 所属分类:无线温测系统

  • 点击次数:
  • 发布日期:2023/05/09
  • 在线询价
详细介绍

关键词:无线测温装置,测温装置,无线测温系统,无线式接点温度监测装置


无线测温装置系统


KN-WTS2000无线测温装置系统

      KN-WTS2000测温系统是保定坤能电气科技有限公司研发针对电力系统的发电厂、电业局(供电局)、变电站(变电所)等各类高压开关柜触头及接点、变压器一、二次套管、箱式变电站、高压母线接头、封闭母线、穿墙套管、高压电缆接头、户外羊角开关、刀闸开关等运行时易发热而不易检测的部位进行温度实时监测的设备,作为一套分布式测温系统,它也可以广泛用于钢铁、矿山、石化、铁路、仓储等行业的测温。KN-WTS2000测温系统的硬件部分,是完成现场的温度采集、汇集、远传的功能,本产品采用PN温度传感技术和近距离无线通讯技术,无线通讯使用的是业余频段433Mh(无需申请),其频点随着现场测温点的数量和采集器的数量,根据设置自动进行调节,该装置采用模块化设计,集成度高,采样多种抗干扰措施,使其具有可靠性高,易于使用和易于维护的特点。


一、系统技术特色

      KN-WTS2000分布式测温系统适用于高压导电母排接头、电缆接头、高压开关柜触头、刀闸开关、干式变压器、箱式变电站等设备的表面等设备的实时测温,可应用于室内环境,亦可应用于室外环境。 其主要技术特色如下:

      1、采用433MHZ(ISM)频段,无线扩频技术,抗干扰能力更强。

      2、智能无线组网技术,彻底消除同频干扰问题,通讯误码率大大降低。

      3、测量点和接收点无直接联系,无绝缘问题,不受外部环境影响。

      4、超低功耗设计,高能锂电池供电硬件设备的稳定性、可靠性更强。

      5、无线采集组网灵活,可扩展性强,可适用不同电压等级、不同环境带电设备的实时温度监测,安装施工简便宜行。

      6、系统采用分布式分层结构设计,拓扑结构灵活,即可融入自动化系统运行,亦可独立成系统。


二、与其它实时测温方式的比较

测温方式

无线测温系统

光纤测温系统

红外测温

感温方式

直接接触

直接接触

非接触

测温精度

一般

安全性

一般(灰尘等影响绝缘)

较高

可靠性

一般(易受环境影响)

实时性

较高

扩展性

一般

一般

施工

简便

较简便

复杂

成本

很高


三、系统构成

      KN-WTS2000测温系统的硬件由3部分组成,它们是:温度测温终端(KN-TM1)无线数据接收终端 (KN-GA2)主站系统(KN-WTS2000)

      无线测温终端由高能电池供电,减少高低压之间的电气联系,采用全数字方式工作,温度传感器与数据处理装置分离,由一段数据线使温度传感器与数据处理装置相连接(温度传感器和数据处理装置一起称为无线测温终端)。温度传感器附着在发热点上(高压母线或高压开关),使其充分接触,更加准确的测量发热点实际情况。同时,数据处理装置相对远离发热点,使无线测温终端可在高压设备发热情况下正常运行。温度传感器与数据处理装置均采用特殊材料制成,耐高压,耐腐蚀,耐高温,阻燃性好,提高系统的可靠性,可长期工作在恶劣的室外环境中。

      根据需求分析,一般需将无线测温终端安装在以下位置:

      1、变压器高、低压侧套管,变电站母排温度监测

      2、电缆接头以及各种接点温度的监测

      3、开关柜进线刀闸和出线刀闸

      4、户外进线刀闸

      实际安装位置需以现场情况为准,在以不破坏原有电力设备并保障准确测温的前提下进行确定。

      无线测温终端把温度信号通过无线的方式直接或经过无线中继器传送给无线温度汇集终端,每个无线温度汇集终端可以接收多个测温终端发送来的数据。一般情况而言,在35KV及以下的变电站无需使用无线中继器,而箱式变电站需使用无线中继器。对于是否使用无线中继器还需由测量环境以及各测温终端所处的物理位置决定。当测温终端与无线温度汇集终端处于有效的通讯距离内,无须增加无线中继器。

      系统采用短程无线网络的方式,多个测温终端分布在无线温度汇集终端的周围,在有效的通讯范围内可以随意添加、删除、移动测温终端。无线温度汇集终端则安装在控制中心,控制中心计算机软件实时监控每个点温度的变化,实现足不出户掌握整个高压系统的发热状况。

      如果在无人值守、实际测温地点远离控制中心的环境中,无线温度汇集终端可以把接收到的数据通过RS232传送给GPRS/CDMA,再由GPRS/CDMA把数据传送到控制中心的计算机,由计算机的后台软件进行处理。


四、系统特点

★ 先进性:

      采用433组网技术,实现数据短距离无线传输。

★ 灵活性:

      灵活的组网方式,有线或无线均可,方便监控点数量的增加。

★ 实时性:

      基于带宽的优势,各类前端信号可做到实时的传输;

      同时可利用其他传输通道进行实时传输,如:GSM、CDMA 1X、GPRS、3G 网络等。

★ 稳定性:

      具有独特的数据管理功能,严格控制数据丢失现象;

      管理、操作权限的分级实现,保障管理的统一、规范;

      强大的自我诊断、恢复功能。

★ 扩展性:

      系统预留相应的接口以便扩充之用;

      控制部件(软、硬件)采用模块式结构、内部总线化等技术措施,可以方便灵活进行扩充,

      保证未来的适应性。

★ 易用性:

      基于优良的操作平台;

      采用模块化设计,操作简便;

      界面人性化。


五、无线温度汇集终端的技术参数

工作频率

433MH-434.79MHz(ISM免申请频段)

调制方式



射频发射功率

≤10mW

射频接收灵敏度

高-110dBm

无线传输距离

≤500m(无遮挡)

管理测温节点数量

≤64

空间波特率

500kbaud

控制接口

RS232(DB9)或RS485   无线GPRS接口

RS485总线连接数量

≤16

供电方式

AC220电源供电

防尘防水等级

不防水,用于室内

工作温度

-40℃ ~ +85℃

安装方式

螺丝固定

尺寸(长×宽×高)

120 × 120 × 50 (mm)

重量

400克


六、无线温度采集终端的技术参数

工作频率

433MH-434.79MHz(ISM免申请频段)

调制方式



射频发射功率

≤10mW

无线传输距离

≤300m(无遮挡)

发射电流

≤30mA

空间波特率

500kbaud

供电方式

3.6V一次性锂亚电池,容量:2400MAH,可更换

工作年限

5-8年(根据不同测量条件)

外壳耐高温温度

180℃,阻燃

测量温度范围

-55℃ ~ +125℃

测量温度精度

±0.5℃

测量温度分辨率

0.0625℃

测量温度周期

10-120秒,10秒为一时长

温度上报周期

10-120秒,10秒为一时长

防尘防水等级

IP68

安装方式

专用夹具(推荐),螺丝固定

尺寸(长×宽×高)

60 × 42 × 40 (mm)

相关标签:无线测温装置,测温装置,无线测温系统,无线式接点温度监测装置
