电能质量在线监测，如何进行实时监控？

电能质量在线监测的实时监控，是通过部署专门的监测设备与系统，对电网中的各项电能质量参数进行不间断采集、分析及展示，从而实现对电能质量的动态掌握和异常预警。其实现过程主要包括以下几个关键步骤：

一、监测对象（关键电能质量指标）

实时监控主要针对以下典型的电能质量参数：

电压偏差：实际电压与额定电压之间的偏差。

频率偏差：电网频率与标准频率（如50Hz或60Hz）的偏离。

谐波：电压或电流中含有的高次谐波分量（一般监测到50次或更高）。

三相不平衡：三相电压或电流的幅值与相位差异。

闪变（电压波动）：电压快速变动引起灯光闪烁等现象。

暂态事件：如电压骤升（浪涌）、骤降（凹陷）、中断、瞬态脉冲等。

功率因数：反映用电效率的参数。

二、系统组成

一个完整的电能质量在线监测系统通常包括：

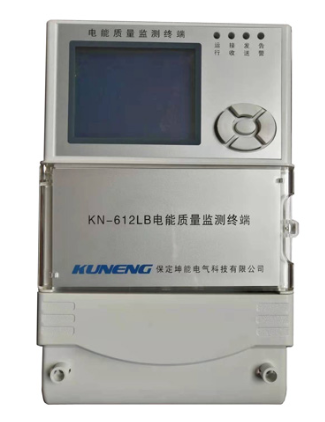

1. 监测终端（电能质量监测仪）

安装在配电系统关键节点（如变电站、配电柜、重要负荷前端）。

具备多通道数据采集功能，可同时采集电压、电流等信号。

内置高速采样模块（通常采样率在128点/周波以上）、数字信号处理器（DSP）或微处理器，用于实时计算电能质量指标。

支持通信接口（如以太网、4G/5G、Wi-Fi、RS485等），将数据上传至监控中心。

2. 监控平台（软件系统）

接收、存储、分析来自各个监测点的数据。

提供实时数据展示（如仪表盘、波形图、趋势图、频谱图等）。

支持事件记录与报警功能（如谐波过标、电压骤降、设备故障等）。

可进行历史数据分析、报表生成、合规性评估（如符合IEC 61000、GB/T 12325等标准）。

支持远程配置、设备管理、多用户权限控制等。

三、实时监控的关键技术

高速数据采集与处理

采用高精度ADC（模数转换器）与高速采样，确保捕捉毫秒级甚至微秒级的暂态事件。

实时计算谐波、闪变、不平衡度等复杂参数，通常使用FFT（快速傅里叶变换）等算法。

事件触发与录波

当检测到电能质量事件（如电压骤降高于设定阈值）时，系统自动触发事件记录，保存事件发生前后的波形数据（通常为事件前后数秒至数分钟）。

支持长时间录波与短时高精度录波相结合。

边缘计算（可选）

在监测终端或边缘设备上进行初步的数据分析与筛选，单将重要信息或异常数据上传，降低通信压力，提高响应速度。

报警与通知机制

支持多级报警（如预警、严重报警等）。

报警方式包括：系统弹窗、短信、邮件、APP推送、声光报警等。

四、典型应用场景

工业用户：大型工厂、冶金、化工等对电能质量要求高的行业，避免设备损坏或生产异常。

数据中心：确保IT设备稳定运行，避免因电压波动或谐波导致宕机。

电网公司：用于配电网、变电站的电能质量监测与管理，提升供电可靠性。

新能源接入点：如光伏、风电并网点，监测其对电网电能质量的影响。

五、实施建议

合理布点：根据电网结构与负荷特性，在关键节点部署监测设备，以反映电能质量状况。

选择合规设备：监测仪应符合相关标准（如IEC 61000系列、GB/T 19862、PQ-监测仪认证等）。

系统集成与平台化：将电能质量监测融入整体能源管理系统（EMS）、SCADA或IoT平台，实现统一监控与智能分析。

定期维护与校准：确保监测设备长期可靠运行，数据准确可信。

六、未来发展趋势

智能化：引入AI算法，实现电能质量问题的自动诊断与根因分析。

云边协同：结合云计算与边缘计算，提高数据处理效率与系统扩展性。

多参数融合监测：不但监测电能质量，还结合能耗、负载、设备状态等，实现综合能源管理。

标准化与互通性：推动不同厂商设备的数据格式与通信协议的标准化，便于系统集成。
