电能质量在线监测装置工作原理是什么？

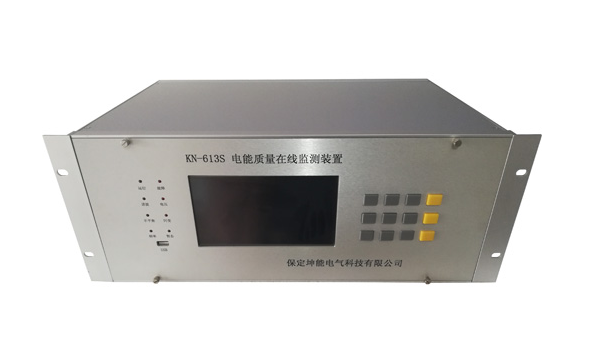

电能质量在线监测装置是一种用于实时监测电网中电能质量参数的设备，其工作原理基于信号采集、数据处理与分析、结果输出三个核心环节，结合电力电子技术与数字信号处理算法，实现对电压、电流等电参数的连续监测与评估。以下是其详细工作原理：

一、核心工作流程

1. 信号采集：获取电网原始电信号

装置通过电压互感器（PT） 和 电流互感器（CT） 从电网中采集电压和电流信号。

PT/CT转换：将高电压（如10kV、110kV）和高电流转换为低压（如0-5V或0-100V）和小电流信号，确保后续电路安稳。

抗混叠滤波：通过低通滤波器滤除高于奈奎斯特频率（采样频率的一半）的高频分量，避免信号混叠。

模数转换（ADC）：将模拟信号转换为数字信号，采样频率需满足国家电能质量相关标准（如IEC 61000-4-30），通常为每周波128点以上，确保暂态事件捕捉能力。

2. 数据处理与分析：提取电能质量参数

数字信号进入核心处理单元（如DSP、FPGA或ARM），通过算法计算各类电能质量指标：

稳态参数分析：

电压/电流有效值：基于均方根（RMS）计算，每秒更新多次（如10次/秒）。

频率偏差：通过快速傅里叶变换（FFT）或零交叉检测法计算电网频率。

谐波与间谐波：FFT分析电压/电流频谱，提取2~50次谐波（符合IEC 61000-4-7），计算总谐波畸变率（THD）。

三相不平衡：计算负序、零序电压/电流分量，评估三相不平衡度（如负序电压不平衡度）。

暂态参数分析：

电压暂降/暂升：监测电压有效值快速变化（如下降10%~90%或上升10%~180%），记录事件持续时间（符合IEC 61000-4-30的class A标准）。

电压中断：电压有效值低于额定值的10%时判定为中断。

瞬态过电压：捕捉微秒级电压尖峰（如雷电或开关操作引起）。

3. 结果输出与通信

处理后的数据通过以下方式输出：

本地显示：LCD屏幕实时展示电压、电流、谐波、事件记录等。

远程通信：通过以太网、4G/5G、LoRa或RS485等接口，将数据上传至云平台或监控中心，支持Modbus、IEC 61850等协议。

事件触发与报警：当参数过标（如THD>5%、电压暂降）时，装置触发本地报警（指示灯、蜂鸣器）并发送远程通知。

数据存储：内置存储单元（如SD卡、Flash）保存历史数据，支持事件记录和趋势分析。

二、关键技术支撑

高精度采样：采用16位以上ADC，确保测量精度（如电压精度±0.2%）。

实时操作系统（RTOS）：确保多任务并行处理（如采样、计算、通信）的实时性。

同步采样技术：通过GPS或北斗卫星同步多个监测点的采样时钟，实现广域电能质量分析。

抗干扰设计：硬件层面采用隔离、屏蔽措施，软件层面通过数字滤波（如卡尔曼滤波）限制噪声。

三、典型应用场景

电网公司：监测变电站、配电线路的电能质量，评估电网健康度。

工业用户：监控敏感设备（如半导体生产线、数据中心）的供电质量，避免生产中断。

新能源并网：监测光伏、风电并网点的谐波、电压波动，确保符合并网标准（如GB/T 19964）。
