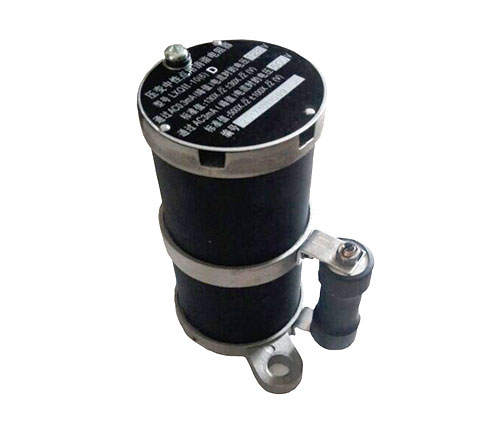

如何选择合适的一次消谐装置

选择合适的一次消谐装置需结合电力系统的具体参数、运行需求及环境条件，以下是关键步骤和要点：

一、明确系统基本参数

电压等级

一次消谐器通常适配不同电压等级的PT（电压互感器）：

6kV、10kV、35kV为常见中低压系统，需选择对应额定电压的消谐器（如RN型、LXQ型等）。

注意系统是否为中性点不接地或经消弧线圈接地，不同接地方式对消谐器的阻尼特性要求不同。

PT参数

PT的额定容量、变比、励磁特性曲线（尤其是拐点电压）需匹配消谐器。若PT励磁特性较软（易饱和），需选择更强阻尼的消谐器。

二、分析消谐需求场景

铁磁谐振类型

区分基波、分频（1/2次）、高频谐振，不同消谐器对不同频率谐振的阻止效果差异较大（如LXQ型侧重基波，RXQ型可兼顾分频）。

若系统频繁发生分频谐振，需选择针对性设计的消谐器。

运行环境

温度范围：户外安装需考虑低温（-40℃）或高温（+70℃）适应性，选择宽温型产品。

湿度与污秽：高湿度或重污秽地区需加强绝缘防护（如硅橡胶外套）。

电磁干扰：靠近变电站主设备时，需选择抗干扰能力强的型号。

三、关键性能参数匹配

额定电压与持续运行电压

消谐器的额定电压应≥PT一次侧相电压的1.1倍，持续运行电压需覆盖系统正常运行电压波动范围。

阻尼电阻值

电阻过小可能导致PT过载，过大则影响PT测量精度。通常根据PT励磁特性计算，一般取几十到几百欧姆（如10kV系统常用100-500Ω）。

残压与保护特性

残压（通过消谐器的电压降）应低，避免影响PT二次侧电压输出；同时需具备过流保护功能，避免长期过载烧毁。

响应时间

快速响应（≤20ms）可有效阻止瞬态谐振，适合对稳定性要求高的系统。

四、兼容性与安装便利性

PT接线方式

适配PT的星形/三角形接线、开口三角接线，部分消谐器需串联在PT一次侧中性点与地之间，或并联在开口三角绕组。

确认消谐器是否影响PT的正常测量和保护功能（如零序电压检测）。

安装尺寸与接口

户外柱上安装需匹配PT支架尺寸，户内开关柜内需考虑空间限制（如直径≤120mm的紧凑型设计）。

支持螺栓固定或卡扣式安装，便于现场施工。

五、成本

避免过度追求低价而牺牲可靠性，需综合考虑初始采购成本、运维成本（如免维护设计可降低长期费用）及停电损失风险。

对于重要负荷系统（如医院、数据中心），建议选择冗余配置或智能监测型消谐器（带状态指示或远程报警功能）。

六、现场测试与调试

安装后需进行模拟谐振试验（如用信号发生器注入谐振频率电流），验证消谐效果；

监测PT二次侧电压波形，确保无畸变或异常升高；

定期检查消谐器外观有无烧蚀、开裂，需要时测量绝缘电阻（≥100MΩ）。

总结

选择一次消谐装置的核心逻辑是：参数匹配→场景适配→性能达标→可靠耐用。建议联合PT厂家、消谐器供应商进行现场勘察，基于系统仿真（如EMTP谐振分析）确定较优方案，而非只凭经验选型。
