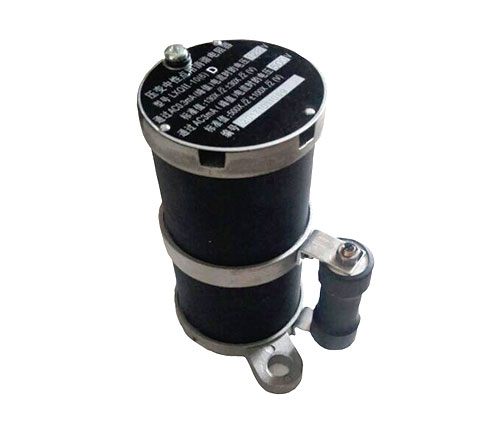

一次消谐装置如何避免谐波干扰

一次消谐装置的核心目标是限制和消去铁磁谐振过电压，而谐波干扰是影响其正常工作、或者可能引发新的谐振的“元凶”之一。

要避免谐波干扰对一次消谐装置的影响，需要从设计原理、器件选型、安装环境、系统配合等多个层面进行综合考虑。

以下是详细的解决方案：

一、从装置本身设计与选型上避免干扰

这是非常根本的措施。

采用高性能的微处理器和算法

数字滤波技术：现代微机消谐装置内部都有强大的CPU和ADC（模数转换器）。通过软件算法（如傅里叶变换FFT），可以准确提取出基波信号，而将高次谐波作为“噪声”过滤掉。这就像收音机调台一样，只接收特定频率的信号。

抗干扰算法：装置应具备识别谐波的能力。当检测到系统电压中谐波含量过高时，它可以采取两种策略：

闭锁保护功能：暂时不启动消谐程序，避免因谐波畸变导致误判为谐振而误动作。

谐波报警：发出“系统谐波过标”的告警信号，提醒运行人员关注，而不是盲目消谐。

优化硬件电路设计

电源隔离与净化：装置的供电电源应经过隔离变压器和EMI滤波器，避免来自电网的传导干扰。

信号输入隔离：PT二次开口三角的电压信号在进入CPU之前，应通过高精度线性光耦或隔离放大器进行隔离。这切断了地环路干扰和共模干扰的传播路径。

PCB布局与屏蔽：电路板设计应采用良好的接地和屏蔽措施，将模拟地和数字地分开，并对易受干扰的敏感电路（如晶振、复位电路）进行局部屏蔽。

选用宽频带响应的元件

装置内部的电压互感器（如果内置）或采样电阻等元件，其频率响应范围应能覆盖常见的谐波频率（如3次、5次、7次等），避免在谐波频段出现饱和或失真，从而确保采样信号的真实性。

二、从系统安装与配置上减少干扰

正确安装与接地

单点接地：确保消谐装置、PT二次回路以及整个保护小室的接地系统遵循“单点接地”原则，避免形成接地环流，这是消去大部分共模干扰的关键。

远离干扰源：安装位置应尽量远离大功率变频器、整流器、电焊机等强非线性干扰源。如果无法避免，应做好物理隔离。

优化PT接线与参数选择

PT励磁特性：选择励磁特性好、不易饱和的PT，可以从源头上降低发生铁磁谐振的概率，同时也减少了因PT饱和而产生的谐波。

开口三角绕组接法：确保一次消谐器的接线正确无误。错误的接线可能导致装置无法正常工作或引入额外干扰。

加装前置谐波限制设备（治本之策）

如果系统谐波问题非常严重（例如，大量非线性负载接入），根本的方法是治理谐波。

在系统侧：可以考虑安装无源滤波器（LC滤波器） 或有源电力滤波器（APF）。APF能够动态跟踪并补偿谐波电流，从源头上改善电能质量，为所有继电保护和自动装置（包括一次消谐装置）创造一个“干净”的运行环境。

三、从运行维护与配合上预防

定期校验与测试

定期对一次消谐装置进行功能校验，模拟各种工况（包括含有谐波的模拟信号），检查其是否能正确识别、报警和不误动。这能及时发现装置因元器件老化等原因导致的抗干扰性能下降。

综合分析与判断

当一次消谐装置频繁动作时，不能简单地将其复位了事。运维人员应结合录波数据、后台监控信息以及系统的负荷情况，综合分析是发生了真正的铁磁谐振，还是只是谐波干扰导致的误报。如果是后者，就需要将治理谐波提上日程。
