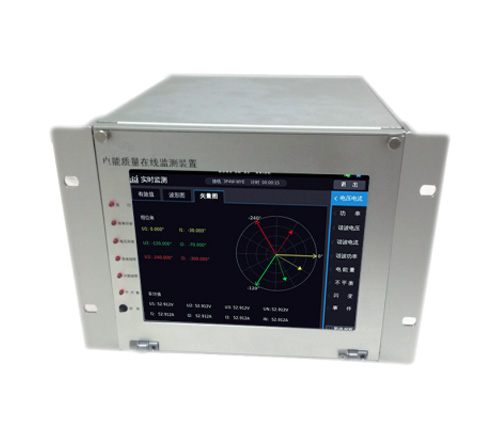

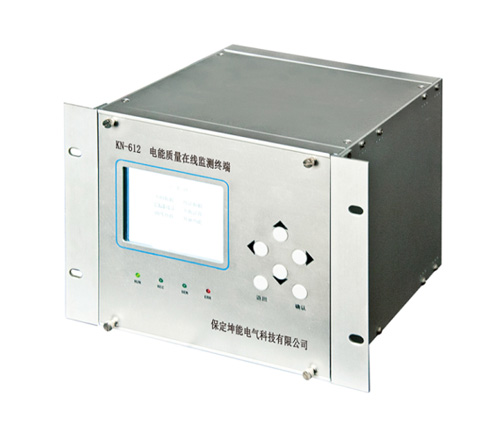

​电能质量在线监测与治理系统

    电能质量在线监测与治理系统：

    1、谐波的危害

　　谐波污染会对用电设备和供电系统造成严重危害和隐患，主要有：干扰电子设备的正常工作；影响核磁共振等设备的工作性能,造成噪声干扰和图像紊乱；引起电气自动装置误动作，导致停电事故；使精密化验设备振动和噪声加大，使用寿命缩短；导致供电系统功率损耗增加，引起电网谐振，加速绝缘老化，系统功率因数降低，增加系统隐患。

2、解决方案

不同设备产生的谐波畸变不同，谐波次数也不同，谐波电流和谐波电压分量也比较大，所以要对医院的谐波进行有效的治理需要对供电一次、二次系统进行合理的设计。一次系统合理设计：首先必须对一次系统进行合理的设计。谐波测量和谐波治理：对系统谐波进行实时有效的监测，谐波的测量和分析是对谐波进行二次治理的前提条件。变压器低压侧开关均配置谐波监测分析仪表，实时监测供电系统电流电压谐波畸变数据，并可以设置谐波畸变越限报警，可配置APF有源滤波装置进行集中补偿。

3、APF有源电力滤波装置原理

APF有源电力滤波装置，能动态滤除供电系统中的，非线性负载产生的谐波电流，降低电压谐波畸变率，有效消除谐波对变压器、电容器和精密设备的影响。APF有源电力滤波装置以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量，和无功分量对应的反向分量，并实时注入供电系统，从而实现谐波滤除和无功补偿。

4、补偿方式

①变压器出线侧进行集中补偿，当非线性负荷数量较多，分布比较分散，而且谐波畸变率不太高的情况下，可以在变压器低压配电母线侧集中，装设电能质量在线监测进行集中补偿，有效的改善变压器的运行性能，提高系统整体的电能质量。

②特定支路局部补偿：当非线性设备集中在某些特定支路时，可以在支路上装设APF有源滤波装置进行局部补偿。

③特定设备就地补偿：单台容量较大的稳定运行的非线性医疗设备、频谱特征明显，自然功率因数又较低的非线性负载，可以对谐波源进行就地补偿。

5、谐波治理设备选型计算

有源滤波设备选型计算：有源滤波器选型时，按照安装所处的位置和需要补偿的对象，可以进行需要补偿电流的估算和计算。电能质量在线监测计算时候主要是根据客户负载类型进行分类，由该类型负载的典型数据和用户负荷电流计算值来进行计算。
