微机消谐装置的工作原理与构成

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

微机消谐装置的工作原理与构成

发布日期:2019-08-12 作者:坤能电气 点击:

    微机消谐装置的工作原理与构成:

    微机消谐装置被称为:微机电力谐振诊断消除装置。它是放在放在PT的二次侧(所以也叫二次消谐),消除铁磁谐振的仪器。它与一次消谐器的区别在于,微机消谐是一个消谐仪器,具有分析、记录、打印、上传等优势,但也有只能用于室内、消谐范围窄(只能消除工频、三倍频、二分频、三分频等指定频率谐振)等缺点。工作原理:

    采用高性能的单片微机作为核心元件,对PT开口三角电压(即零序电压)进行遁环检测。正常工作情况下,该电压小于30V,装置内的大功率消谐元件 (固态继电器)处于阻断状态,对系统运行不产生影响。当PT开口电压大于30V时,系统出现故障。消谐装置开始对此信号进行数据采集,通过电路对信号进行数字测量、滤波、放大等数字信号处理技术,然后对检测到的数据进行分析、计算,得出故障类型。如果当前是铁磁谐振,系统立即启动消谐电路,使固态继电器导通,让铁磁谐振在阻尼作用下迅速消失。

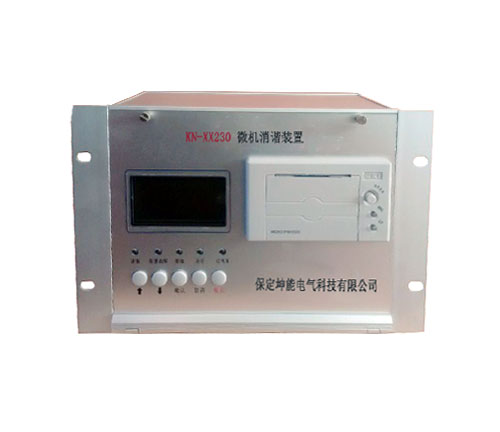

微机消谐装置

    此时,CPU系统进行记 录、存贮,并自动报警、显示谐振信息(时间、频率、电压值)。如果电路是过电压或单相接地故障,微机系统检测后,分别给 出显示和报警,并记录、存贮有关故障信息。CPU系统处理完后,返回起始状态,并继续检测电路中的状态。微机消谐装置硬件构成:

      1、电源部分:二次消谐器消谐装置采用高频开关电源,具有抗干扰能力强、允许输入电压波动范围大等特点。输入电压范 围宽,可以交,直流使用。

    2、本装置的指挥控制中心 CPU采用高性能的单片机构成,运算速度快、控制能力强,运行可靠等特点。系统设置看门狗电路,可防止系统运行或干扰造成的死机现象,设备可以长期可靠运行。

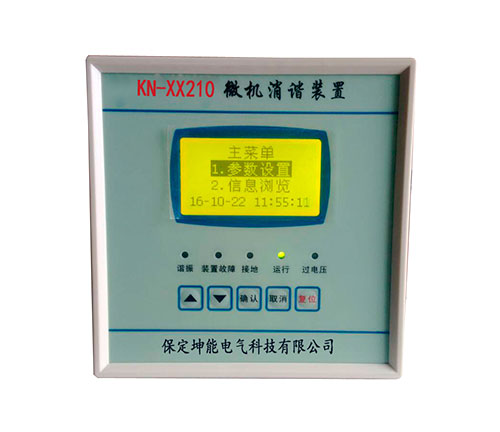

微机消谐装置

    3、内置大容量程序存贮器EPROM,存贮各类操作指令;内置大容量数据存贮器RAM,存贮各类数据运算结果、相关内容等;数据采集部分:是将外界采集的模拟量转换为数字量以备计算机处理。

    4、显示部分:微机消谐装置大屏幕汉字液晶屏幕,作时钟用,发生故障时,显示相关故障信息;消谐控制部分:当发生各种铁 磁谐振时,控制启动大功率固态继电器,快速消除各种故障。

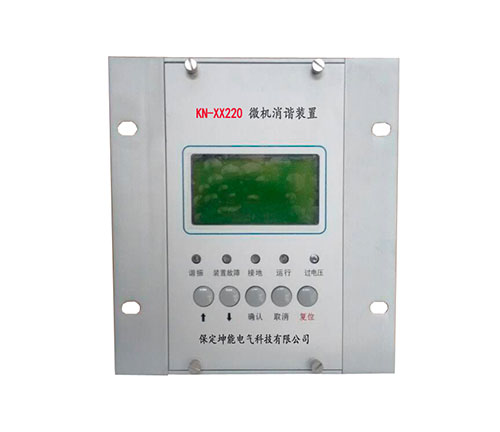

微机消谐装置

本文网址:http://www.bdkndq.com/news/569.html

相关标签:微机消谐装置
