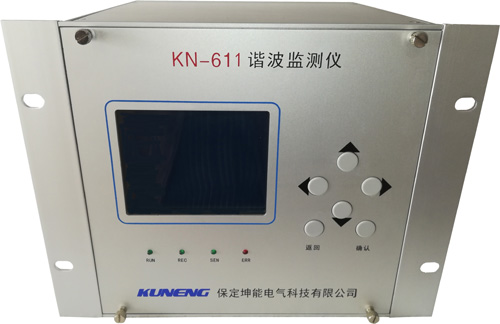

使用谐波监测分析仪有什么需要注意的地方？

使用谐波监测分析仪时，为了确保测量数据的准确性、设备的安稳性以及测试的有效性，通常需要注意以下几个方面：

一、仪器选型与配置

明确测量需求

确定要测量的谐波范围（如2~50次谐波）、频率范围（如50Hz/60Hz系统）、电压/电流等级等。

根据被测对象的电气参数（如电压等级：0~1000V；电流：几安到几千安）选择合适的量程和传感器。

选择合适的传感器

对于高电压或大电流的场合，须使用配套的高压探头、电流钳或电流互感器，避免直接接入导致仪器损坏或人身危险。

确保传感器与分析仪兼容，并正确设置变比参数。

采样率与带宽

谐波分析通常涉及较高的频率成分，需确保仪器的采样率满足奈奎斯特定律，一般要求采样率足够高以准确捕捉谐波成分。

二、安装与接线

安稳操作，避免触电

在带电设备上测量时，要确保个人防护措施到位，如穿戴绝缘手套、使用绝缘工具等。

避免在高压、高电流环境中直接接触导线，优先使用钳形电流传感器或隔离探头。

正确的接线方式

电压测量：通常采用并联方式接入，注意极性和相序。

电流测量：通常采用串联或通过电流钳进行非接触式测量，注意电流流入方向与仪器设定一致。

确保所有连接牢固可靠，避免虚接或接触不良引入噪声或误差。

共地与参考点

注意不同测量通道之间的参考地，避免形成地回路造成测量误差或设备损坏。

若系统存在多个地电位，应使用差分测量或隔离输入功能（如果仪器支持）。

三、测量与参数设置

设置正确的测量模式与参数

根据实际需求设置测量模式，如稳态谐波分析、瞬态捕捉、间谐波分析等。

设置基波频率，确保仪器以此为基准计算各次谐波。

设定合适的测量时间窗口、平均方式（如线性平均、指数平均等）及同步方式。

谐波次数范围

一般关注2次到50次（或更高）的谐波分量，但有些场合也需要关注间谐波（非整数倍基波频率的信号）。

按照相关标准（如GB/T 14549、IEC 61000-4-7等）要求，合理选择分析的谐波范围。

同步采样与触发设置

为准确分析谐波，采样需与被测信号同步，通常以电压基波为同步源。

合理设置触发条件，以捕捉稳态或特定事件下的谐波数据。

四、数据分析与结果解读

理解谐波参数

关注各次谐波的幅值（电压/电流）、相位、总谐波畸变率（THD, Total Harmonic Distortion）等关键指标。

THD 是评价电能质量的重要参数之一，通常有电压THD（VTHD）和电流THD（ITHD）。

关注谐波源

分析谐波过标的可能来源，如非线性负载（整流器、变频器、电弧炉等），有助于定位问题。

对比标准限值

将测量结果与相关电能质量标准对比，如：

GB/T 14549-1993《电能质量 公用电网谐波》

IEC 61000-2-2 / IEC 61000-3-2 / IEC 61000-3-12 等国际标准

判断是否高于允许的谐波电压/电流限值。

五、仪器维护与保养

定期校准

谐波分析仪属于精密仪器，建议按照厂家推荐周期（通常为一年或半年）进行校准，以确保测量精度。

避免过载

不要高于仪器的电压、电流量程，以免损坏内部电路或传感器。

存储与运输

长期不使用时，应存放在干燥、温度适宜的环境中；运输时注意防震、防潮。

软件与固件更新

定期检查仪器厂商是否有新的固件或分析软件更新，以获得较好的功能支持和问题修整。

六、其他注意事项

环境干扰：避免在强电磁干扰（如大型电机、开关操作、无线电发射源）附近进行精密谐波测量，需要时采取屏蔽措施。

数据记录与报告：做好测量数据的保存与备份，生成规范的分析报告，包括测量时间、地点、设备状态、主要参数与结论。

多仪器比对：在对重要场合进行谐波诊断时，可使用多台仪器比对测量结果，提高数据的可信度。

总结

使用谐波监测分析仪时，重点在于：正确选型与配置、安稳接线与操作、准确设置测量参数、科学分析数据、定期维护仪器。
