是否有谐波监测分析仪的使用技巧分享？

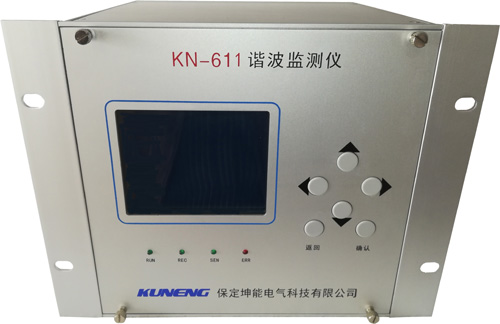

谐波监测分析仪是电力系统、工业自动化及电能质量评估中用于检测和分析电网谐波成分的关键工具。正确使用不但能提高测量精度，还能延长设备寿命并避免误判。以下是一些实用使用技巧，涵盖前期准备、操作规范、数据分析及维护等方面：

一、前期准备：明确目标与环境适配

明确测量需求，选对参数与量程

先确定测量目标：是关注电压谐波（如THDv）、电流谐波（如THDi），还是特定次谐波（如3次、5次、7次）不同场景重点不同（如变频器负载需关注高频谐波，整流器需关注低次奇次谐波）。

根据被测信号预估量程：若已知负载为感性（如电机），电流谐波可能较大，需提前将电流量程调到合适范围（避免过载损坏探头或仪器）；电压测量需注意系统电压等级（如380V/10kV），匹配对应分压探头。

环境干扰排查，确保接地可靠

谐波测量易受电磁干扰（如附近变频器、电焊机），尽量选择远离强干扰源的位置，或使用屏蔽线连接探头。

仪器须良好接地（接地电阻≤4Ω），否则会引入共模干扰，导致测量数据波动或失真（尤其是电压谐波测量时）。

校准与探头检查

定期校准仪器（建议每年1次），确保频率响应、幅值精度符合标准（如IEC 61000-4-30）。

检查电流探头（如钳形表）的钳口是否闭合紧密、有无异物，避免因接触不良导致电流测量值偏低；电压探头的衰减比需与仪器设置一致（如1000:1分压探头需设为对应档位）。

二、操作规范：准确采样与参数设置

合理选择测量点与接线方式

电压测量：优先在负载侧（而非电源侧）测量，更能反映实际谐波影响；接线时需并联在被测线路两端，注意相序（A/B/C相需对应）。

电流测量：采用钳形探头卡住单根相线（不可同时卡多根，否则三相电流抵消会导致测量值为0）；若测量中性线电流，需注意其谐波含量通常较高（因三次谐波同相位叠加）。

三相系统测量：建议同步测量三相电压、三相电流，便于分析谐波的不平衡度（如负序、零序谐波）。

优化采样参数，避免频谱泄漏

采样时长：需覆盖整数个基波周期（如50Hz系统需采样20ms、40ms、60ms等），否则会产生“频谱泄漏”，导致谐波幅值测量误差。仪器若支持“自动同步基波”功能，建议开启（自动锁定基波频率，调整采样窗长度）。

窗函数选择：常用汉宁窗（Hanning）或平顶窗（Flat Top）——汉宁窗可减少频谱泄漏，适合谐波幅值分析；平顶窗可减少幅值误差，适合准确测量谐波的有效值。

避免过载与量程切换

测量前先预估信号幅值：若电流谐波较大，可先用较大量程档位“试测”，再逐步下调到合适档位（避免直接用小量程导致探头或仪器过载，触发保护或损坏）。

电压测量时，若系统存在浪涌或暂态过电压，需开启仪器的过压保护功能，或串联瞬态阻止二极管（TVS）保护探头。

三、数据分析：识别真谐波与干扰

区分“真谐波”与“间谐波/噪声”

谐波是指频率为基波整数倍的成分（如50Hz的100Hz、150Hz），而间谐波（非整数倍）和噪声（随机频率）易被误判为谐波。可通过以下方法识别：

观察谐波频率分布：真谐波应是离散、规律的谱线；间谐波/噪声则是连续或杂乱的分布。

多次测量对比：若某“谐波”幅值随着时间随机波动，大概率是噪声；若稳定且呈整数倍关系，则为真实谐波。

仪器若支持“谐波分组”功能（如IEC 61000-4-7标准的“分组谐波”：将相邻3次谐波合并为一组），可简化分析，但需注意分组会掩盖单次谐波的细节。

关注关键指标，结合场景解读

总谐波畸变率（THD）：THDv（电压总畸变）≤5%、THDi（电流总畸变）≤10%为常见限值（GB/T 12325-2008），但敏感负载需更严格（如THDv≤3%）。

特征谐波次数：不同负载产生特征谐波不同（如6脉冲整流器→6k±1次，12脉冲→12k±1次），若测量到大量非特征次谐波，可能是多个负载叠加或其他干扰（如射频干扰）。

谐波相位与功率：分析谐波的相位关系（如电压谐波与电流谐波的相位差），可判断谐波源的性质；结合有功/无功功率测量，评估谐波导致的额外损耗。

利用趋势分析与事件记录

开启仪器的趋势记录功能，可追踪谐波随着时间的波动规律（如白天生产时段谐波高，夜间低），定位谐波源的出现时间。

若系统存在暂态谐波（如电机启动时的冲击），需开启事件捕获功能（设置触发阈值，如THDi突然升优化50%时自动记录波形），便于分析暂态谐波的特性。

四、维护与进阶技巧

定期维护，延长寿命

清洁仪器外壳与探头：用干燥软布擦拭，避免液体或灰尘进入接口；钳形探头需定期校准（每1-2年），避免钳口磁导率下降导致误差。

电池管理：便携式仪器需避免过度放电，长期不用时应充满电存放（锂电池每月补充一次电），避免电池鼓包损坏仪器。

复杂场景的测量技巧

不平衡系统测量：三相电流/电压不平衡时，谐波的不平衡度（如某相谐波含量远高于其他相）可能更严重，需分别测量各相数据，而非只看平均值。

高频谐波测量：若关注100次以上高频谐波（如电力电子设备产生的高频纹波），需使用宽频带探头（带宽≥10kHz）和高采样率仪器（≥100kHz），普通工频仪器可能无法准确捕捉。

并网系统谐波测量：光伏、风电等并网设备需在并网点测量，同时关注谐波对电网的反向影响（如逆变器产生的谐波注入电网）。

结合标准与报告输出

测量结果需对照相关标准（如IEEE 519、GB/T 24337-2009《电能质量 公用电网间谐波》），判断是否符合限值要求。

总结

谐波测量的核心是“减少干扰、准确采样、科学分析”——前期做好环境与设备准备，操作中严控接线与参数，分析时区分真伪谐波并结合场景解读，才能得出可靠的结论。对于新手而言，建议先从简单负载（如纯电阻、单相电机）练手，熟悉仪器操作后再挑战复杂系统（如三相整流器、变频器群）。
