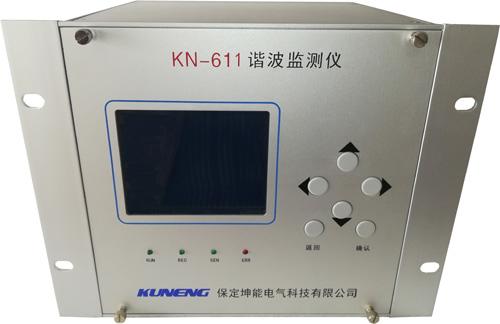

怎样调校谐波监测分析仪确保数据准确性？

一、前期准备与基础检查

在正式校准前，须做好准备工作，排除设备本身的基础故障。

环境与工况确认：

温度与湿度：确保工作环境符合分析仪的技术规格（通常为23°C ±5°C，湿度<80%无凝露）。恶劣环境会影响电子元件的稳定性和精度。

供电电源：使用稳定、纯净的交流电源。

接地：确保分析仪和保护性接地端可靠接地，避免共模干扰。

设备外观与功能检查：

检查分析仪有无物理损坏、显示屏是否完好、按键是否灵敏。

检查传感器（如电流钳、电压互感器PT）的引线有无破损、接头是否牢固、绝缘是否良好。

进行开机自检，确认软件运行正常，无报错信息。

资料准备：

准备好分析仪的用户手册、技术规格书和校准证书（如有历史记录）。

明确本次校准需要遵循的标准（如IEC 61000-4-30, IEEE 519, GB/T 12325等），不同标准对谐波的测量方法、限值、精度有不同要求。

二、标准溯源与标准器选择

常用标准器类型：

高精度谐波源/功率标准源：能够输出已知幅值和相位的可控基波和谐波信号。这是较理想的现场校准工具，可以模拟各种复杂的电网工况。

多功能标准表：本身就是一个高精度电能质量分析仪，其精度等级远高于被校仪器（例如，被校仪器为Class A，标准表应为Class S或更高）。用它来直接比对测量结果。

信号发生器与功率放大器组合：用于生成高精度的电压和电流信号，但搭建复杂，较少用于现场快速校准。

三、现场校准与调试步骤

步骤1：基本电参量校准（预热后）

在接入谐波信号前，先确保仪器的基本测量功能是准确的。

电压校准：将标准源输出的稳定正弦波电压（如220V/50Hz）接入分析仪的电压输入端。记录分析仪读数（U_measured）和标准源设定值（U_reference）。调整分析仪内部的电压通道比例系数（或增益），使两者读数一致或在允差范围内。

电流校准：使用标准电流钳或标准源的电流输出功能，通入已知大小的电流（如5A）。同样记录并调整电流通道的比例系数，使测量值匹配标准值。

频率校准：标准源输出50Hz信号，检查分析仪的频率读数是否准确，必要时在菜单内进行微调。

步骤2：谐波含量校准（核心步骤）

这是验证分析仪FFT算法和分析能力的核心。

多频谐波与间谐波校准：

设置更复杂的信号，包含多个不同次数（如5次、7次、11次）的谐波，甚至包含间谐波（频率不是基波整数倍的成分）。

检查分析仪能否正确分离和量化这些成分。这可以验证其频谱分析的准确性和抗频谱泄漏能力。

如果某次谐波测量不准，重复上述单频校准的调整方法。

相位校准（对于需要矢量测量的场合）：

如果需要测量谐波功率（如谐波有功、无功）和谐波阻抗，相位精度非常重要。

在标准源上设置一个基波电压和一个同频率但有相位差的电流信号（或反之）。

对比分析仪测得的相位角与标准源设定的相位角，并在仪器的相位校准菜单中进行补偿调整。

四、日常维护

定期校准：建立周期性校准计划，即使仪器未移动或使用不频繁，其元器件也会老化导致精度漂移。

定期功能自检测试：利用仪器自带的自检功能或发送标准测试信号（如通过一个已知的电阻负载）进行简易的日常核查。

传感器维护：定期检查电流钳的变比是否正确，钳口是否清洁、闭合紧密，否则会引入巨大误差。

操作培训：确保操作人员理解原理、熟悉菜单设置，避免因误操作导致数据错误。
