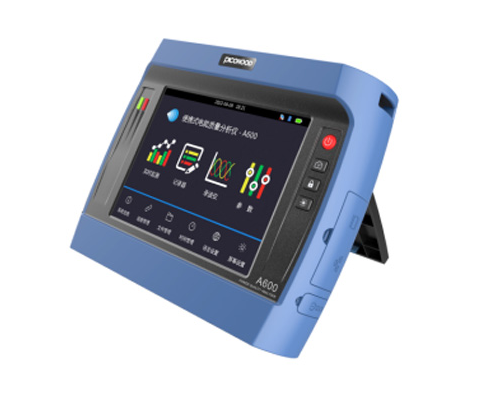

便携式电能质量分析仪在新能源领域有哪些作用

便携式电能质量分析仪在新能源领域（光伏、风电、储能、充电桩等）扮演着“电网医生”的角色，主要解决新能源发电波动性、电力电子设备大量接入带来的电能质量问题。以下是其具体作用：

一、新能源发电并网合规性与故障诊断

并网前验收测试

验证光伏/风电场输出电压、频率、谐波、闪变、三相不平衡等参数是否符合 GB/T 14549-93（谐波）、GB/T 12326-2008（电压波动和闪变）、NB/T 32006-2013（光伏电站并网技术要求）等标准，确保顺利并网。

检测逆变器、变流器等核心设备的启动冲击电流、启停瞬态特性，避免对电网造成冲击。

并网后运行监测与故障排查

快速定位新能源场站出现的 电压骤升/骤降、短时中断、谐波过标等故障，例如：

光伏逆变器因MPPT算法问题导致的输出谐波畸变；

风电场脱网事故中的电压波动根本分析。

记录暂态事件（如雷击、短路故障）前后的电能质量变化，辅佐事故复盘。

二、电能质量问题溯源与治理

新能源场站内部问题诊断

检测光伏组串、汇流箱、逆变器、升压变等环节的 谐波、间谐波、直流分量 污染，例如：

汇流箱二极管损坏导致的直流注入过标；

逆变器开关频率附近的高次谐波（如23次、25次）。

分析储能系统充放电过程中的 电压波动、频率偏差，评估对电网的影响。

电网侧问题排查

当新能源场站接入点出现电能质量问题时，区分是场内还是电网侧原因（如电网电压背景谐波、邻近工业负荷冲击），避免责任纠纷。

评估新能源场站对周边敏感负荷（如半导体工厂、医院）的电能质量影响。

三、储能与充电桩系统优化

储能系统性能评估

监测储能变流器（PCS）的 充放电效率、谐波特性、无功调节能力，验证其是否满足电网调度对 电压支撑、频率响应 的要求。

分析储能系统在 峰谷套利、调频辅佐服务 场景下的电能质量表现，优化运行策略。

充电桩兼容性测试

检测直流/交流充电桩的 输出电压纹波、谐波电流、功率因数，确保符合 GB/T 18487.1-2015（电动汽车传导充电系统）标准。

模拟充电桩与电动汽车的 互操作性测试，排查充电过程中的电压波动、通信干扰等问题。

四、电网调度与运维支持

电网适应性评估

在新能源高渗透区域，监测 电压合格率、频率偏差、三相不平衡度，评估电网对新能源的接纳能力。

分析新能源出力波动（如光伏午间出力骤增、风电夜间出力突变）对电网电能质量的影响，辅佐调度部门制定 削峰填谷、无功补偿 策略。

移动运维与应急检测

便携式设计支持 现场快速部署，在新能源场站、输电线路、用户侧进行 临时巡检或故障应急，无需拆卸设备。

配合无人机、机器人等设备，实现对偏远新能源场站（如山地光伏、海上风电）的远程电能质量监测。

五、科研与标准验证

用于新能源电能质量相关标准的 验证与修订（如新版IEC 61000-4-30、IEEE 519），测试新型电力电子设备（如宽禁带半导体变流器）的电能质量特性。

支持高校、科研部门开展 新能源并网稳定性、电能质量治理技术 等课题研究。

总结

便携式电能质量分析仪通过 准确测量、快速分析、灵活部署，帮助新能源领域解决从并网合规到运行优化的全链条电能质量问题，是确保新能源有效消纳、电网安稳稳定运行的关键工具。
