电能质量分析仪误差的来源有哪些方面?

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

电能质量分析仪误差的来源有哪些方面?

发布日期:2022-12-12 作者:坤能电气 点击:

电能质量分析仪工作时,电网中电压、电流信号需分别经过电压互感器、电流互感器送入电能质量分析仪,因此PT、CT的比例误差和相角误差直接影响到测量结果的准确度。当电能质量分析仪工作在谐波条件下,PT、CT相角误差发生改变,对各次谐波电压、电流的转换比例不一致,输入ADC的被测信号发生变形,测量误差增大。


ADC量化误差指输入信号进行模数转换时,用有限的数字信号来表示无限精度的模拟信号所造成的误差。电能质量分析仪常采用12位或16位的ADC,且ADC位数越大,其转换精度越高,量化误差越小。其它误差包括环境温度、相对湿度等因素导致硬件电路产生的误差,电子器件以及线路老化等因素致使测量结果产生的误差。


电能质量分析仪自动校准主要涉及三方面技术:虚拟仪器技术、总线技术以及可编程仪器标准命令。

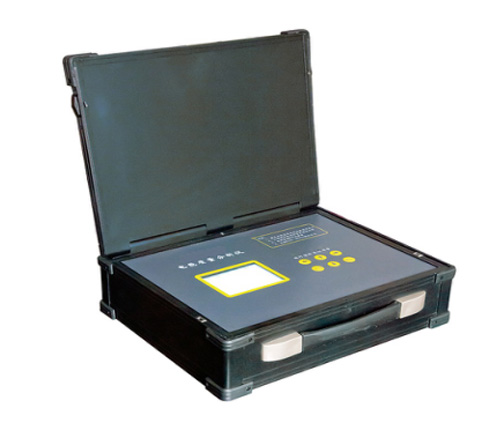

电能质量分析仪

虚拟仪器技术利用高性能的模块化硬件,结合灵活的软件来完成各种测试、测量和自动化的应用。美国NI公司首先提出虚拟仪器的概念,自20世纪90年代以来,NI公司已先后研制出支持多种总线系统的虚拟仪器,尤其是该公司推出的LabVIEW,通过图形化软件程序流程图来编程实现虚拟仪器的测量、测试功能。


自动校准系统通信的关键是总线技术,用于仪器测量的常用总线主要包括:GPIB(General Purpose Interface Bus,通用接口总线)、LAN(LocalArea Network,局域网)、串口总线(RS-232、RS-422、RS-485)等。


可编程仪器标准命令(Standard Commands for Programmable Instruments,SCPI):SCPI是一套标准命令集的规范,和硬件无关,无论是基于GPIB、LAN还是串口的任何仪器都可以使用符合SCPI标准的命令集。SCPI的语句以ASCⅡ文本的方式存在,可以加入到任何计算机测试编程语言之中,例如BASIC、C或C++;也可以用于如LabVIEW、LabWindows/CVI这样的专用测试程序开发环境
