电能质量分析仪如何分析电网谐波?

发布日期:2023-02-20 作者:坤能电气 点击:

电气设备在投入使用和非投入使用时,用电能质量分析仪测出其各次谐波电压、谐波电流值,然后与国标值进行比较分析,看是否超出国家标准,根据分析规划出相应的治理方案。国家标准:GB/T14549-1993《电能质量 公用电网谐波》。

原则上选择谐波用户和接入电网公共连接点(PCC)作为谐波检测点,测量该点的谐波电压和谐波源用户流入公用电网的谐波电流,检测点的谐波是否符合国家标准。谐波电压和谐波电流一般选择1~19次,如果需要较高精准的测量,则需测量到50次谐波和高次谐波等。

电能质量分析仪能分析50次谐波,同时可测量电压含有率及谐波电流有效值,很方便地对各次谐波电压含有率(%)和谐波电流有效值(A)进行分析,谐波电压总畸变率(THD%)等进行分析。日常可使用电能质量分析仪对检测点的谐波电压、谐波源用户的谐波电流以及引发谐波事故的有关量进行连续或定时测量,统计谐波是否超标及观察变化趋势。

随着电力电子技术的发展,电力用户采用了大量时变控制的非线性设备;电能的使用范围扩大,电力用户中涌入了大量的冲击、非线性负载及不平衡负荷;新的发电方式与储能方式的推广使用、高压直流输电、新型控制方式,以及使用许多非线性元件对电能质量的要求不断提高。

电能作为国民经济和人民生活的主要能源,电能计量关系到发电、供电和用电三方的经济利益,所以电能计量必须准确合理。由于电网中谐波的普遍存在,对电能计量造成了较大的影响,因此有必要开展对这一问题的深入研究。

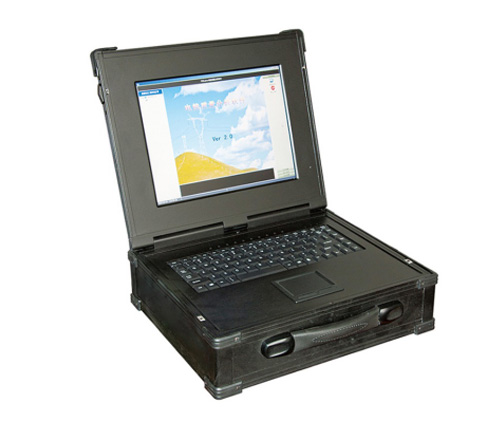

电能质量分析仪
