谐波监测分析仪的工作原理是什么？

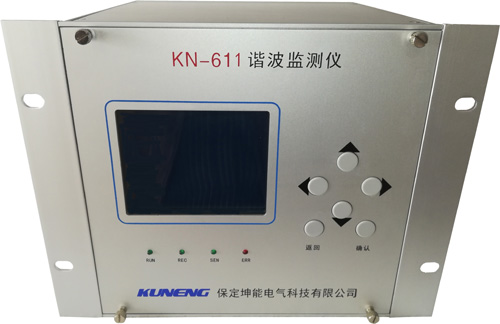

谐波监测分析仪是一种用于检测和分析电力系统中谐波成分的专门仪器，其工作原理主要基于信号采集、信号处理、谐波分析与数据展示几个关键步骤。下面是它的工作原理详细说明：

一、基本概念：什么是谐波？

在电力系统中，理想的电压和电流波形应为标准的正弦波（如50Hz或60Hz）。但由于非线性负载（如电子设备、变频器、整流器等）的广泛使用，这些设备会在电网中产生高次谐波，即频率为基波（通常是50Hz或60Hz）整数倍的电信号分量（如100Hz、150Hz、200Hz等）。这些谐波会影响电能质量，甚至损坏设备。

二、谐波监测分析仪的工作原理

1. 信号采集（采样）

谐波监测分析仪首先通过高精度的电压和电流传感器（如电压互感器PT、电流互感器CT，或者直接内置高精度传感器），实时采集电力系统中的电压和电流信号。

2. 信号调理与模数转换（ADC）

采集到的模拟信号通常幅值较小或存在噪声，因此需要经过：

信号调理：放大、滤波（如抗混叠滤波）、隔离等预处理；

模数转换（ADC）：将连续的模拟信号转换为离散的数字信号，供后续的数字信号处理器（DSP）或微处理器进行分析。

3. 数字信号处理（DSP）

数字信号进入分析仪的核心处理单元（通常是DSP或高性能微处理器），进行以下处理：

快速傅里叶变换（FFT，Fast Fourier Transform）：这是谐波分析的核心算法。

FFT 将时域的电压/电流信号转换为频域表示，从而可以清晰地看到信号中包含的各种频率分量（基波、谐波及其幅值、相位等）。

通过FFT，分析仪可以计算出每个谐波分量的**幅值（或有效值）、相位角、以及各次谐波含有率、总谐波畸变率（THD, Total Harmonic Distortion）**等关键参数。

4. 谐波参数计算与分析

基于FFT的结果，分析仪进一步计算出各种电能质量相关的指标，包括：

各次谐波电压/电流的幅值和相位

谐波含有率（HR, Harmonic Ratio）：某次谐波有效值与基波有效值的比值

总谐波畸变率（THD）：所有谐波有效值平方和的平方根与基波有效值的比值，反映总的谐波失真程度

谐波功率、不平衡度、闪变等相关参数（部分高档仪器支持）

5. 数据存储与显示

分析结果可以实时显示在仪器的液晶屏上，也可以通过通信接口（如RS485、以太网、USB、GPRS等）上传至监控系统或上位机软件。

支持长时间的数据记录、事件记录、趋势分析等功能，便于后续分析与故障诊断。

三、关键技术与算法

FFT（快速傅里叶变换）：核心算法，用于频域分析；

窗函数技术：如汉宁窗、平顶窗等，用于减少频谱泄漏，提高频率分辨率和幅值精度；

同步采样技术：保证采样与基波周期同步，提高分析精度；

数字滤波：用于分离不同频段的信号，提高信噪比；

四、应用场景

谐波监测分析仪广泛应用于：

电力系统运行与维护

工业用户（如冶金、化工、轨道交通等含大量非线性负载的场所）

变电站、配电房

新能源系统（如光伏逆变器、风电并网等）

电能质量监测与管理

节能与设备保护

总结

谐波监测分析仪通过高精度采样、数字信号处理（尤其是FFT算法），从电力系统的电压/电流信号中提取出各次谐波的幅值、相位等信息，进而计算出谐波畸变率、谐波含量等关键电能质量参数，帮助用户监测电网健康状态、定位问题源头、确保设备稳定与系统稳定运行。
