便携式电能质量分析仪如何快速检测电能质量

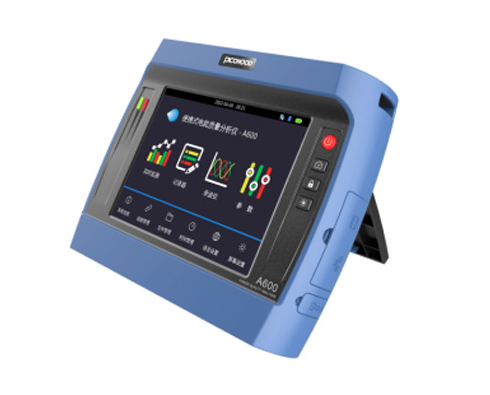

便携式电能质量分析仪通过集成化硬件+智能化软件+标准化流程，实现电能质量参数的快速检测与诊断。以下是其核心逻辑和操作要点：

一、先明确：电能质量的“快速检测”目标是什么

需优先捕捉关键指标（国标GB/T 12325、GB/T 12326、GB/T 15543等强制要求），避免冗余操作：

稳态指标：电压偏差、频率偏差、谐波（THD及各次谐波含有率）、三相不平衡度；

暂态/动态指标：电压暂升/暂降、短时中断、闪变（Pst/Plt）；

事件记录：开关动作、故障冲击（如雷击、短路）。

二、快速检测的4个核心步骤

1. 前期准备：准确定位+参数预设

设备选型与接线：

选支持多通道同步采样、宽量程覆盖（电压0~1000V AC，电流0~100A AC/DC，或配钳形传感器扩展）的便携仪；

接线遵循“安稳优先”：断电验电→电压接PT二次侧（或直接测低压）/电流接CT二次侧（或直接夹钳）→确保接地良好。

参数预设（省去现场调试时间）：

提前在软件中配置：

电网标称参数（如380V/50Hz、10kV/50Hz）；

采样率（≥256点/周波，满足谐波分析精度）；

检测标准（如IEC 61000-4-30 Class A/B、国标）；

触发条件（如电压暂降＞10%、频率偏差＞±0.5Hz时自动录波）。

2. 智能分析：算法加速+结果直出

便携仪的嵌入式软件内置AI辅佐分析模块，替代传统人工计算：

稳态分析自动化：实时计算电压偏差、三相不平衡度、谐波频谱（FFT快速傅里叶变换，1秒级出THD及2~50次谐波含有率）；

暂态事件自动捕获：触发条件满足时，仪器自动保存事件发生前500ms~发生后1s的波形（全周波采样），并标注事件类型（如“电压暂降20%，持续0.2s”）；

报表一键生成：检测结束后，软件自动按国标格式导出报告，包含：

统计结果；

事件列表（时间、类型、幅值、持续时间）；

谐波频谱图、电压趋势曲线、不平衡度饼图。

3. 着重场景：针对性快检技巧

工业现场（电机/变频器负载）：优先关注谐波（变频器产生5/7/11次特征谐波）和电压波动（电机启动导致），可设置“谐波专项监测模式”，缩短采样周期；

商业建筑（LED/UPS负载）：着重关注闪变（LED调光导致电压波动）和三相不平衡（单相负载不均），开启“闪变连续监测”，自动计算Pst（短时间闪变）/Plt（长时间闪变）；

新能源接入点（光伏/风电）：着重关注频率波动（新能源出力变化影响）和电压暂变（并网开关动作），设置“频率/暂变联动监测”，触发后同步录波电压和功率曲线。

三、“快速”的关键：硬件与软件的协同优化

硬件层面：采用高速ADC（模数转换器，如16位、1MSPS以上）+FPGA实时处理，确保采样不丢点、计算低延迟；

软件层面：

边缘计算：部分分析（如电压偏差、频率）在仪器本地完成，无需上传云端，减少等待时间；

模板化检测：针对常见场景（如工厂配电房、小区配电箱）预存“检测模板”，调用后直接执行，无需重新配置参数；

续航与便携：锂电池续航≥8小时（满足全天外勤），重量＜5kg（单手可提），避免频繁充电/搬运耗时。

四、注意事项：快速≠牺牲准确性

快速检测前需校准仪器（每年1次，用标准源验证精度）；

暂态事件检测需确保采样率足够（如≥1024点/周波，才能捕捉微秒级暂降）；

避免电磁干扰：远离变频器、电焊机等强干扰源，或用屏蔽线接线，避免数据跳变。

总结：快速检测的本质是“流程标准化+工具智能化”

通过“预设参数→一键启动→实时预警→自动分析→报表直出”的闭环，将传统“接线→调试→手动记录→后期计算”的数小时流程压缩到10分钟内完成核心检测，同时确保结果符合国标要求。
