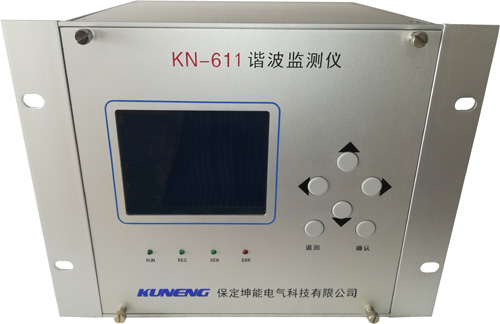

电力谐波监测装置的主要功能有哪些你知道吗

以下是它的主要功能，可以分为几个核心类别：

一、核心监测功能：谐波分析

这是该装置基本也是较重要的功能。

谐波电压/电流含量测量：

实时测量并计算出基波（50Hz/60Hz）以及各次谐波的电压和电流的有效值。

通常以列表或柱状图形式显示各次谐波的含量。

间谐波和次谐波监测：

除了整数倍频率的谐波，装置还能监测间谐波（频率不是基波整数倍的成分，如250Hz）和次谐波（频率低于基波的成分）。这些成分通常由变频器、电弧炉等非线性负载产生，同样会干扰敏感设备。

谐波功率与相位测量：

可以测量各次谐波下的有功功率、无功功率、视在功率以及功率因数。

能够分析谐波的相位关系，这对于研究谐波源特性和评估其对系统的影响非常重要。

二、扩展电能质量监测功能

现代谐波监测装置通常是一个综合的电能质量在线监测终端，还具备以下功能：

电压偏差：监测电压有效值相对于额定值的偏离程度。

频率偏差：监测系统频率的变化。

三相不平衡度：监测三相电压或电流的不对称程度，包括负序分量和零序分量。

电压波动与闪变：监测由于冲击性负荷（如轧钢机、电焊机）引起的电压快速变化及其对灯光照度产生的视觉影响。

暂时过电压与瞬态过电压：捕捉电网中出现的短时高幅值脉冲或振荡。

电压暂降、暂升与短时中断：记录因故障或大型设备启动导致的电压异常事件，包括其发生时间、持续时间和深度。

三、数据记录与分析功能

定时存储与滚动存储：按照设定的时间间隔（如每3分钟、每10分钟）自动存储全电量数据、谐波数据和事件记录。

事件触发录波：当发生高于设定阈值的电能质量事件时，能自动启动高速录波，记录事件发生前后一段时间的波形，为事故分析提供直观的证据。

趋势分析：通过长期数据积累，可以分析谐波水平随着时间（日、月、年）的变化趋势，帮助评估治理效果或发现潜在问题。

统计报表生成：可自动生成符合国家标准（如GB/T 12325, GB/T 12326, GB/T 24337等）的日、月、年报表，方便用户提交给供电部门或进行内部考核。

四、通信与交互功能

多种通信接口：支持RS485/232、以太网、光纤、无线等多种通信方式。

标准协议：支持Modbus、IEC 61850、DL/T 645等工业标准通信协议，便于接入变电站自动化系统或电能质量管理平台。

远程监控与管理：可以通过后台软件或云平台进行远程参数设置、数据读取、状态查看和控制。

本地显示与操作：装置本身通常配备液晶显示屏和按键，可以就地查看实时数据、历史曲线和报警信息。

五、告警与保护功能

越限告警：当任何监测参数（如THDᵤ、THDᵢ、电压偏差等）高于预设的阈值时，装置会通过面板指示灯、屏幕显示、继电器接点输出等方式进行声光或远程告警。

总结

简单来说，电力谐波监测装置就像一个“电网医生”或“电能质量体检仪”，它的核心价值在于：

诊断：准确识别电网中的“病症”（各种谐波和电能质量问题）。

量化：用客观的数据（THD、含有率等）来描述问题的严重程度。

溯源：通过功率方向等功能帮助定位谐波源。

预防与治理：通过长期监测和趋势分析，为电能质量的改善和滤波装置的投切控制提供决策支持。

它广泛应用于变电站、风电场、光伏电站、电气化铁路、大型工矿企业（尤其是钢铁、化工、半导体行业）、医院和数据中心等对电能质量要求极高的场所。
