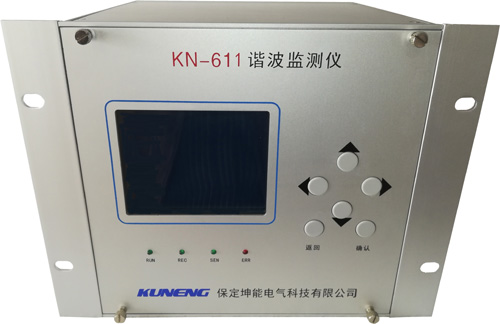

电力谐波监测装置安装前需要做哪些准备工作

安装电力谐波监测装置前，须做好周密的准备工作，以确保安装过程安稳、有效，且监测数据准确可信。以下是详细的准备工作清单，分为技术准备、现场准备、物资准备和安稳准备四个主要方面。

一、技术准备（核心环节）

这是非常关键的一步，直接关系到装置能否正确选型和安装。

明确监测目的与标准

确定需求：是为了评估电能质量、治理谐波、故障排查，还是满足并网要求

遵循标准：明确需遵循的标准（如国标 GB/T 14549-93 电能质量 公用电网谐波，或 GB/T 24337-2009 公用电网间谐波，以及IEEE 519等）。

现场勘察与方案设计

确定安装点：根据监测目的选择关键节点（如：变压器二次侧、变频器/整流器负载侧、光伏/风电并网点、敏感负荷接入点等）。

绘制单线图：获取或绘制监测点的电气单线图，确认电压等级、CT/PT变比、母排或电缆规格。

选择装置：根据电压等级（低压/中压）、电流大小、通道数（需要监测几路电压、几路电流）、通讯方式（RS485/以太网/4G）选择合适的监测装置。

接线方案设计（重中之重）

PT/VT接法：确定电压取源（直接接入或通过PT）。注意PT二次侧额定电压（通常为100V或57.7V）。

CT/TA接法：确定电流取源。

注意：推荐使用穿心式CT或开口式CT，避免断开主回路。

极性确认：须明确CT的极性（P1/S1端），确保电流方向正确，否则会导致功率和相位数据错误。

二次额定值：确认CT二次侧额定电流（通常为5A或1A），并在装置设置中正确录入变比。

二、现场准备

确保安装环境符合设备运行要求。

环境检查

温湿度：检查安装位置的环境温度、湿度是否在装置允许范围内。

电磁干扰：避免将装置安装在变频器、大电流开关柜等强干扰源附近，或确保柜体具有良好的屏蔽性能。

空间与安装条件：确认开关柜或控制屏上是否有足够的空间安装装置，或是否需要安装导轨/支架。

一次侧与二次侧状态确认

停电计划：如果须在带电区域施工，须制定详细的安稳施工方案；如果方便，尽量申请停电作业。

标识确认：现场核对回路编号、CT/PT端子箱编号，避免接错间隔。

三、物资与工具准备

设备与材料

监测装置主机及配套附件（电源线、通讯线、端子排等）。

电流传感器（CT）：须携带多种规格（如100A/200A/500A/1000A等）的开口CT，以防现场估算不准。

线缆：屏蔽双绞线（用于电压、电流信号）、通讯线、电源线。

辅材：线号管、扎带、绝缘胶带、热缩管、螺丝、导轨等。

仪器与工具

个人防护：绝缘手套、绝缘鞋、安稳帽、反光背心。

测量工具：高精度钳形电流表（用于核对电流）、万用表（用于测量PT电压）、相序表。

安装工具：螺丝刀（十字/一字）、剥线钳、压线钳、电钻、扳手。

通讯工具：笔记本电脑（预装配置软件）、串口转换器（USB转RS485/232）。
