便携式电能质量分析仪如何测变频器谐波？
一般的电能质量分析仪是用于电网电能质量分析的。电网谐波主要体现为低次谐波，因此，电能质量分析仪的谐波分析上限通常都在49次以下，也就是说，以基波50Hz为例，只能分析到2.5kHz左右的谐波。作为电网的谐波分析而言，这样就已经足够了。而变频器的谐波主要体现为高次谐波，高次谐波主要集中在开关频率的整数倍附近。大多变频器开关频率在2kHz以上，这样，两倍及两倍以上开关频率附近的谐波就分析不到了。

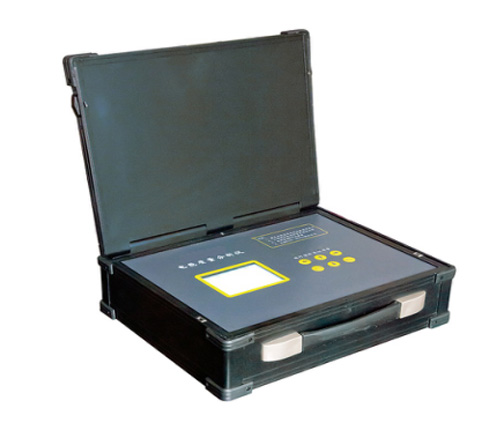

变频器的谐波分析需采用专业的变频谐波分析设备，推荐采用便携式电能质量分析仪，其谐波分析上限为100kHz。能满足各种变频器的谐波分析需求。需要分析的谐波次数主要由两点决定：关注谐波的频率；基波的频率。变频器的谐波主要集中在开关频率整数倍附近，一般需要考虑10倍以内的谐波，以开关频率2kHz为例，关注谐波的频率为20kHz。变频器的基波频率是变化的，应考虑适合较低频率的基波，比如说，10Hz，甚至更低。以10Hz为例，那么，需要分析的额次谐波是基波频率的2000倍。
