便携式电能质量分析仪是如何分析电网谐波的

发布日期:2021-09-27 作者:坤能电气 点击:

1、主要是电气设备在投入使用和非投入使用时,用便携式电能质量分析仪测出其各次谐波电压、谐波电流值,然后与国标值进行比较分析,看是否超出国家标准,根据分析规划出相应的治理方案。国家标准:GB/T14549-1993《电能质量 公用电网谐波》。


2、原则上选择谐波用户和接入电网公共连接点(PCC)作为谐波检测点,测量该点的谐波电压和谐波源用户流入公用电网的谐波电流,检测点的谐波是否符合国家标准。谐波电压和谐波电流一般选择1~19次,如果需要较高精准的测量,则需测量到50次谐波和高次谐波等。


3、便携式电能质量分析仪能分析50次谐波,同时可测量电压含有率及谐波电流有效值,很方便地对各次谐波电压含有率(%)和谐波电流有效值(A)进行分析,谐波电压总畸变率(THD%)等进行分析。日常可使用电能质量分析仪对检测点的谐波电压、谐波源用户的谐波电流,以及引发谐波事故的有关量进行连续或定时测量,统计谐波是否超标及观察变化趋势。

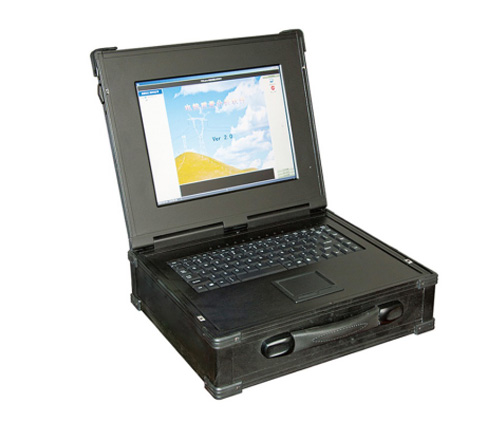

便携式电能质量分析仪


随着电力电子技术的发展,电力用户采用了大量时变控制的非线性设备。电能的使用范围扩大,电力用户中涌入了大量的冲击、非线性负载及不平衡负荷。新的发电方式与储能方式的推广使用、高压直流输电、新型控制方式,以及使用许多非线性元件对电能质量的要求不断提高。


电能作为国民经济和人民生活的主要能源,电能计量关系到发电、供电和用电三方的经济利益,所以电能计量必须准确合理。由于电网中谐波的普遍存在,对电能计量造成了较大的影响,因此有必要开展对这一问题的深入研究。
