电力谐波监测装置主要测试哪些项目

发布日期:2020-03-23 作者:坤能电气 点击:

    电力谐波监测装置主要测试哪些项目?

    电力谐波监测装置测试项目:电流真有效值、基波有效值、250次谐波有效值;电压真有效值、基波有效值、250次谐波电压畸变率、总畸变率;真功率因数、基波功率因数;基波视在功率、基波有功功率、基波无功功率;电压偏差;三相电压不平衡度;基波电压(电流)相角;电网频率;电压波动与闪变值

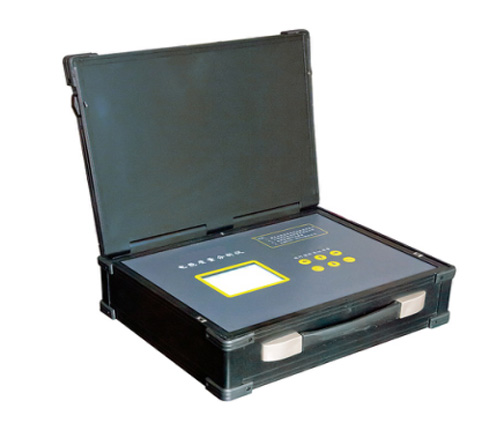

电力谐波监测装置

    工作原理:在电力系统中谐波产生的根本原因是由于非线性负载所致。当电流流经负载时,与所加的电压不呈线性关系,就形成非正弦电流,即电路中有谐波产生。谐波频率是基波频率的整倍数,任何重复的波形都可以分解为含有基波频率,和一系列为基波倍数的谐波的正弦波分量。因此将电力谐波监测装置测量得到电流、电压等模拟信号转换为数字信号,再进行傅立叶分解,即可得到各阶次谐波大小、畸变率、相位等数据。

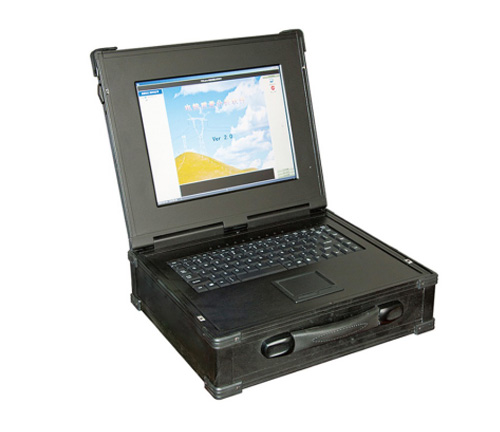

电力谐波监测装置

   绝大部分谐波测量仪器都使用傅立叶变换的方法来进行谐波测量。使用傅立叶变换进行谐波分析的前提是要求被分析的波形必须是一个周期波形,也就是说,使用傅立叶变换只能测量整数次谐波。极少数电力谐波监测装置可以检测分数谐波,测量分数谐波不能使用傅立叶变换的方法,测量分数谐波的具体方法随生产厂商的不同而有所不同。


电力谐波监测装置
