谐波对电磁式电能表的影响

传统的电磁式电能表是利用处在交变磁场金属中的感应电流，与有关磁场形成力的原理制成，由于这类电能表是按照工频正弦波设计制造的，只能保证在工频范围很窄的频带内，具有较佳的工作性能。当电力系统中的波形发生畸变，感应式电能表不可避免地会产生计量误差。

从计量原理上对电磁式电能表进行分析，得出电磁式电能表在谐波条件下计量的电能，一般不能正确反映用户实际使用的电能，具体如：当用户为线性用户时，谐波与基波潮流方向一致，电能表计量的是基波电能和部分谐波电能，计量值大于基波电能，线性用户不但受到谐波损害，而且还要多交电费。

当用户为非线性用户时，用户除自身消耗部分谐波外，还向电网输送谐波分量，向电网输送的这部分谐波潮流与基波潮流方向相反，电力谐波监测装置的电能是基波电能和扣除这部分谐波电能，计量值小于基波电能值。所以随着电网谐波的增多，人们对电能质量的要求越来越高，电磁式电能表逐步会被淘汰。

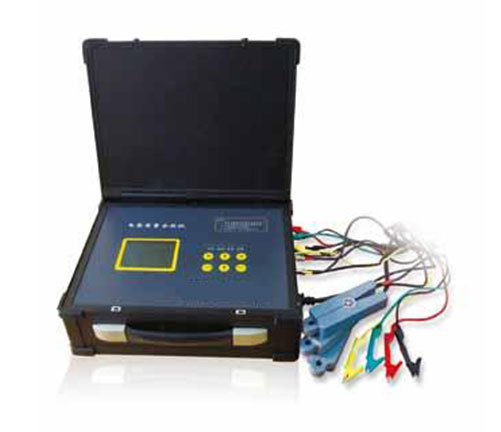

电力谐波监测装置
