电力谐波监测装置主要测试的项目

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

电力谐波监测装置主要测试的项目

发布日期:2022-01-07 作者:坤能电气 点击:

电力谐波监测装置的测试项目:电流真有效值、基波有效值、2~50次谐波有效值;电压真有效值、基波有效值、2~50次谐波电压畸变率、总畸变率;真功率因数、基波功率因数;基波视在功率、基波有功功率、基波无功功率;电压偏差;三相电压不平衡度;基波电压(电流)相角;电网频率;电压波动与闪变值。


工作原理:在电力系统中谐波产生的根本原因是由于非线性负载所致。当电流流经负载时,与所加的电压不呈线性关系,就形成非正弦电流,即电路中有谐波产生。谐波频率是基波频率的整倍数,任何重复的波形都可以分解为含有基波频率,和一系列为基波倍数的谐波的正弦波分量。

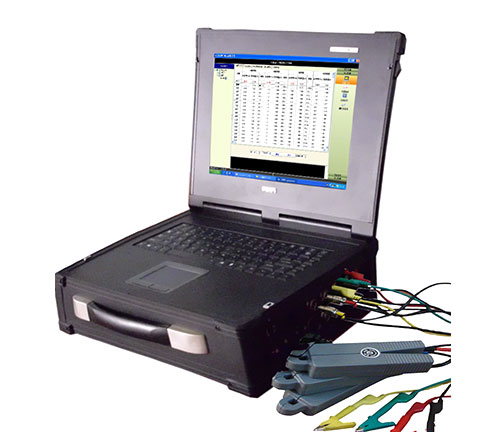

电力谐波监测装置


因此将电力谐波监测装置测量得到电流、电压等模拟信号转换为数字信号,再进行傅立叶分解,即可得到各阶次谐波大小、畸变率、相位等数据。绝大部分谐波测量仪器都使用傅立叶变换的方法来进行谐波测量。


使用傅立叶变换进行谐波分析的前提是,要求被分析的波形必须是一个周期波形,也就是说,使用傅立叶变换只能测量整数次谐波。极少数电力谐波监测装置可以检测分数谐波,测量分数谐波不能使用傅立叶变换的方法,测量分数谐波的具体方法随生产厂商的不同而有所不同。
